Refroidisseur de liquide / groupe d’eau glacée — parcours Élève — source V2

> Statut éditorial : NON VALIDÉ MÉTIER — hors ligne — non publiable. Cette source prépare une autoformation gratuite avec exercices, corrigés et futur PDF gratuit, sans achat ni compte. Les valeurs, réglages et procédures du modèle exact priment.

1. Mission, accès gratuit et limites

L’Élève observe de l’extérieur, explique les organes et la séquence, puis transmet des faits exploitables. Il ne remplace pas une habilitation, une procédure constructeur ou une décision de remise en exploitation.

Le parcours, ses exercices, ses corrigés et son futur PDF restent gratuits sans achat ni compte. Les formations professionnelles, inscriptions et paiements sont séparés et ne sont pas modifiés.

2. Sécurité et critères d’arrêt

Avant toute action, identifier personnes, alimentation, pièces mobiles, eau ou fluide caloporteur, pression, surfaces, circuit frigorifique et procédé desservi. Le responsable du site décide de la continuité de service.

Aucune mesure sous tension improvisée, aucun shunt, aucune alimentation directe, aucun réarmement répété, aucune intervention sur pompe, ventilateur ou accouplement en mouvement, aucune ouverture du circuit frigorifique et aucune purge de réseau hors personnel, procédure et outillage autorisés. Une odeur, un échauffement, une fuite, un câble dégradé, une protection, une alarme de sécurité ou un fluide inconnu impose l’arrêt et la transmission.

3. Identifier le groupe et ses variantes

Relever fabricant, modèle, numéro de série, fluide, puissance indiquée, condensation par air ou par eau, compresseurs, pompes intégrées ou externes, ballon tampon, vase, échangeurs, commande et application confort ou procédé.

Distinguer monobloc ou installation composée, circuit hydraulique ouvert ou fermé, eau ou mélange caloporteur, débit constant ou variable et groupe réversible éventuel. La plaque, le schéma et le manuel décident de l’architecture réelle.

4. Vocabulaire au moment utile

Départ : liquide envoyé vers le réseau. Retour : liquide revenant de la charge. Débit : volume circulant par unité de temps. Différentiel thermique : écart contextualisé entre départ et retour.

Évaporateur : échangeur qui retire la chaleur au liquide. Condenseur : échangeur qui rejette cette chaleur. Bypass : chemin hydraulique prévu par la conception. Réception : contrôle final après correction.

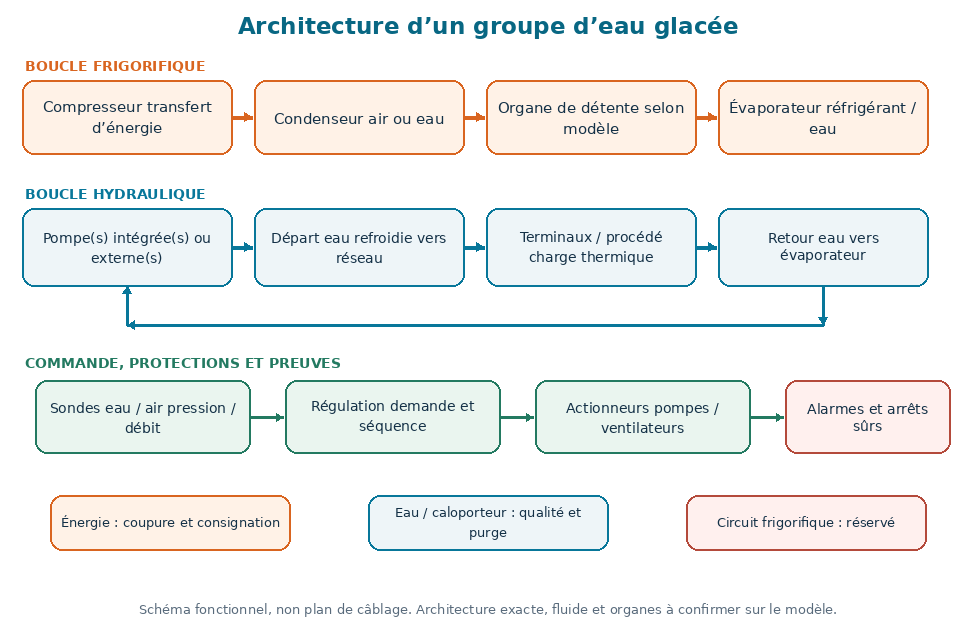

5. Architecture fonctionnelle

Quatre chaînes se croisent : circuit hydraulique, circuit frigorifique fermé, rejet de chaleur, commande et protections. Le compresseur ne « fabrique » pas du froid : le système transfère la chaleur du liquide vers l’ambiance ou l’eau de condensation.

Une charge élevée, un débit insuffisant ou une vanne fermée peut provoquer le même symptôme qu’un défaut interne. Commencer par la fonction manquante et le premier état observable.

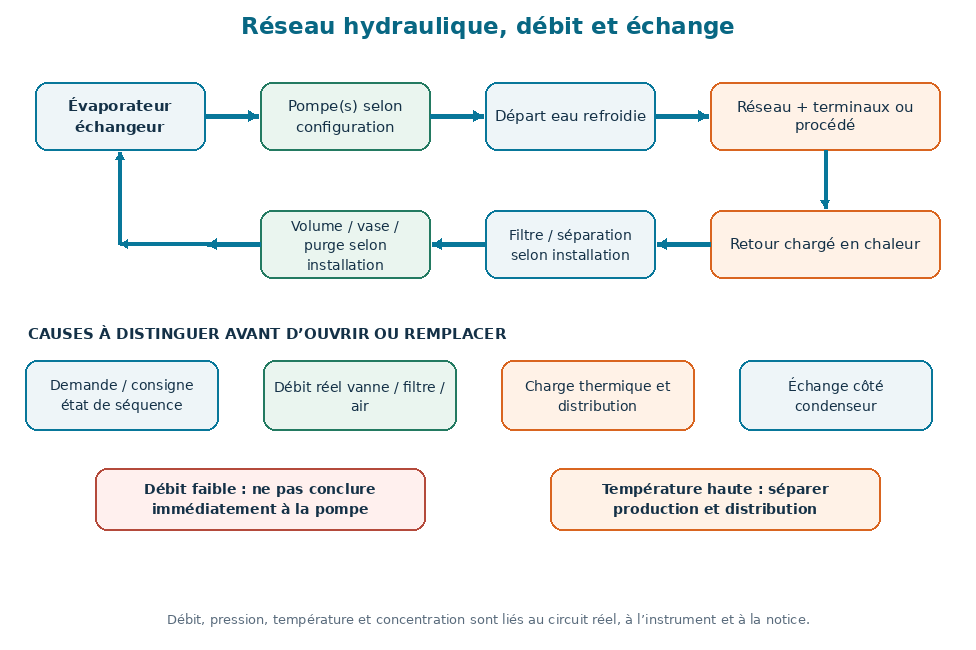

6. Circuit hydraulique, charge et échange

La pompe fait circuler le liquide à travers l’évaporateur, le réseau et les terminaux. Vannes, filtre, air, bypass, ballon, vase et équilibrage influencent le résultat. Sur un condenseur à eau, une seconde boucle rejette la chaleur.

Une lecture d’affichage ne remplace ni le point exact, ni l’instrument, ni la phase, ni la preuve de circulation. Les valeurs restent celles du modèle et du réseau réel.

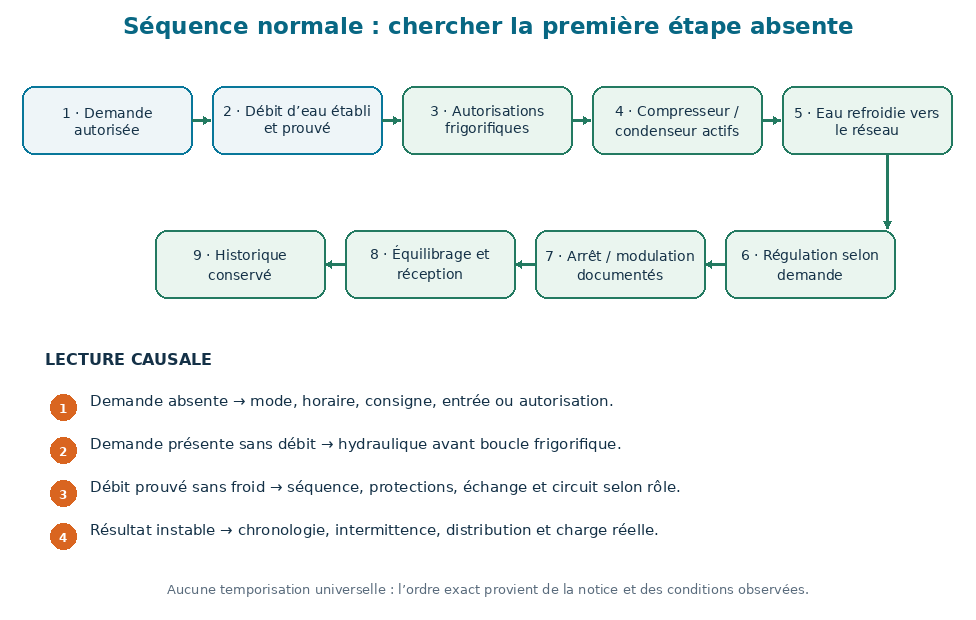

7. Séquence normale de fonctionnement

Une séquence générique comprend : demande, circulation prouvée, autorisations, démarrage des étages, transfert de chaleur, régulation de capacité, arrêt et temporisation. Le rejet de chaleur suit sa propre circulation d’air ou d’eau.

Chercher la première étape absente. Une demande sans démarrage et un fonctionnement sans résultat sont deux branches différentes.

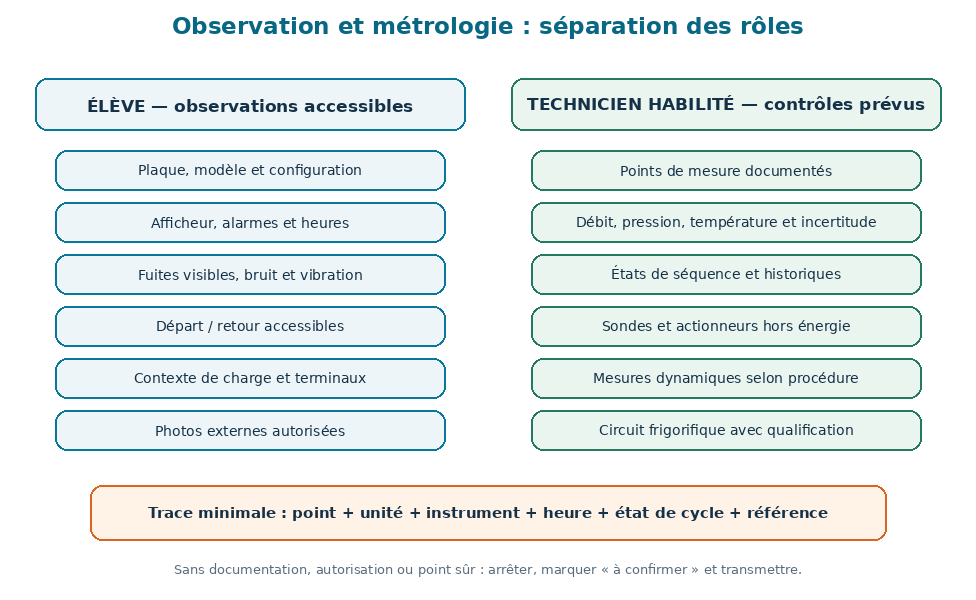

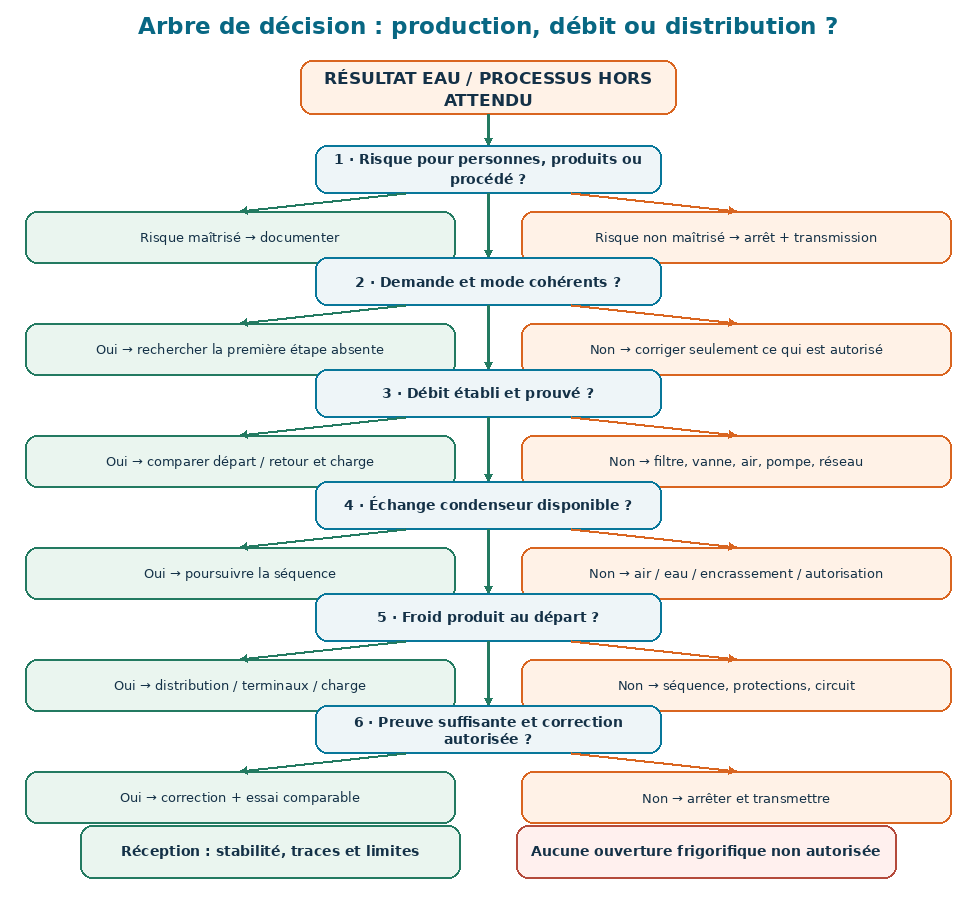

8. Observer, comparer et décider

1. Identifier groupe, réseau, usage, heure et phase. 2. Décrire le symptôme. 3. Noter départ, retour, circulation, vannes, ambiance, bruit et alarmes. 4. Comparer des points et moments réellement comparables. 5. Agir seulement sur les éléments externes autorisés. 6. Transmettre résultat et limite.

Une valeur sans point, phase, instrument, contexte et référence n’est pas une preuve. Sans document, écrire « à confirmer » plutôt qu’inventer.

P1 — La température de départ reste trop élevée

Symptôme

La température du liquide au départ ne rejoint pas la consigne documentée ou dérive pendant une demande stable.

Fonctionnement normal attendu

Le groupe enlève la charge thermique et fournit un liquide dans l’enveloppe prévue, avec débit, retour, ambiance et séquence compatibles avec le modèle.

Causes concurrentes

Charge excessive, consigne ou mode, débit incorrect, bypass, échangeur encrassé, condenseur mal ventilé ou mal alimenté en eau, sonde, commande, étage de capacité, compresseur ou circuit frigorifique.

Outils et documents

Plaque, schéma hydraulique, manuel exact, consigne autorisée, températures départ/retour horodatées, débit ou preuve de circulation, ambiance, alarmes et historique de charge.

Sécurité et limites

Ne pas ouvrir un réseau pressurisé, modifier une consigne protégée ni conclure à un manque de fluide sur une seule température.

Ordre des contrôles

Confirmer point et instrument, demande et charge, vérifier circulation et vannes visibles, comparer départ/retour et rejet de chaleur, puis séparer sonde, commande, capacité et circuit.

Résultats et interprétation si/alors

Si l’écart suit une charge ou un débit anormal démontré, corriger cette cause et suivre la récupération ; s’il persiste à conditions comparables, poursuivre par la chaîne de commande et d’échange.

Correction autorisée

Rétablir seulement mode, consigne autorisée, vannes accessibles, filtres et dégagements prévus ; commande, pompe, échangeur et circuit exigent preuve et procédure.

Contrôle final

Comparer départ, retour, débit et charge sur une période représentative, vérifier stabilité, alarmes et desserte des terminaux.

Arrêt et transmission

Arrêter et transmettre pour protection, gel possible, fuite, odeur, échauffement, bruit brutal ou absence de maîtrise du procédé desservi.

Guidage Élève

Relever les points, la demande, le débit visible et l’évolution sans accuser le compresseur.

Dossier guidé P1

Un constat reprend le symptôme sans nommer de pièce. Le normal est recherché dans le manuel exact. Deux causes restent ouvertes jusqu’au contrôle discriminant. La correction se limite au périmètre autorisé ; la réception répète le résultat dans une phase comparable et consigne l’arrêt si la preuve manque.

P2 — Le débit est faible, absent ou déclaré insuffisant

Symptôme

Le contrôleur signale un défaut de débit, la pompe ne produit pas la circulation attendue ou le différentiel entre départ et retour devient incohérent.

Fonctionnement normal attendu

La pompe, les vannes, le filtre, l’air du réseau et l’échangeur assurent la circulation requise avant l’autorisation frigorifique.

Causes concurrentes

Pompe arrêtée, vanne fermée, filtre obstrué, air, manque d’eau, sens ou vitesse, clapet, bypass, capteur de débit, perte de charge, échangeur ou commande.

Outils et documents

Schéma hydraulique, état des pompes et vannes, pression statique documentée, alarmes, purgeurs visibles, filtre, sens de rotation hors danger et mesure de débit autorisée.

Sécurité et limites

Ne jamais ouvrir filtre, bride ou purge sous pression ni approcher un accouplement en mouvement. Toute purge suit la procédure du site.

Ordre des contrôles

Protéger le procédé, confirmer défaut et zone, vérifier niveau ou pression statique, position des vannes et état pompe, puis séparer obstruction, air, capteur et commande.

Résultats et interprétation si/alors

Si la circulation revient après une position ou un filtre traités selon procédure, confirmer la stabilité ; sinon distinguer pompe, réseau, échangeur et capteur avant remplacement.

Correction autorisée

Rétablir les positions autorisées et nettoyer uniquement l’élément accessible dans l’état sûr ; pompe, variateur, capteur et ouverture du réseau exigent compétence et consignation.

Contrôle final

Vérifier débit ou preuve équivalente, départ/retour, absence de bruit, fuite et alarme pendant plusieurs transitions de charge.

Arrêt et transmission

Transmettre si la pompe cavite, si la pression est inconnue, si une ouverture sous pression serait nécessaire ou si le gel devient possible.

Guidage Élève

Cartographier pompe, vannes, filtre, alarmes et bruits sans purger ni démonter.

Dossier guidé P2

Un constat reprend le symptôme sans nommer de pièce. Le normal est recherché dans le manuel exact. Deux causes restent ouvertes jusqu’au contrôle discriminant. La correction se limite au périmètre autorisé ; la réception répète le résultat dans une phase comparable et consigne l’arrêt si la preuve manque.

P3 — Le groupe ne démarre pas ou devient intermittent

Symptôme

Une demande existe mais le groupe reste arrêté, démarre puis s’arrête, ou change d’état avec une alarme intermittente.

Fonctionnement normal attendu

La séquence valide circulation, autorisations, temporisations et protections avant de commander les étages nécessaires.

Causes concurrentes

Mode, planning, arrêt externe, demande absente, défaut de débit, temporisation, sonde, communication, alimentation, protection, commande, ventilateur, pompe, compresseur ou circuit.

Outils et documents

Manuel et schéma fonctionnel, états de commande, alarmes non effacées, historique, chronologie demande-débit-départ, contrôles hors tension et documents d’habilitation.

Sécurité et limites

Aucun shunt, alimentation directe, réarmement répété ou mesure dynamique improvisée. Une protection inexpliquée reste active.

Ordre des contrôles

Confirmer la demande, vérifier mode et arrêt externe, prouver débit et autorisations, respecter les temporisations, conserver les codes, puis tracer sortie, protection et charge.

Résultats et interprétation si/alors

Si une condition externe bloque le départ, la corriger puis observer ; si les autorisations sont présentes sans action, séparer commande, puissance et organe avant toute pièce.

Correction autorisée

Rétablir uniquement mode, planning ou condition externe autorisés ; câblage, protection, variateur, compresseur et circuit exigent preuve et procédure.

Contrôle final

Observer demande, autorisations, démarrage, tenue, production de froid et arrêt normal sur une séquence complète.

Arrêt et transmission

Maintenir à l’arrêt pour protection répétée, câble dégradé, odeur, arc, bourdonnement, fluide inconnu ou accès à une pièce mobile.

Guidage Élève

Noter mode, demande, débit, affichage et heure du défaut sans effacer l’historique.

Dossier guidé P3

Un constat reprend le symptôme sans nommer de pièce. Le normal est recherché dans le manuel exact. Deux causes restent ouvertes jusqu’au contrôle discriminant. La correction se limite au périmètre autorisé ; la réception répète le résultat dans une phase comparable et consigne l’arrêt si la preuve manque.

P4 — Une alarme de condensation ou de haute pression apparaît

Symptôme

Le groupe réduit sa capacité, s’arrête ou signale un défaut associé au rejet de chaleur ou à la pression haute.

Fonctionnement normal attendu

Le condenseur reçoit le débit d’air ou d’eau prévu et rejette la chaleur sans obstruction, recirculation ni protection.

Causes concurrentes

Condenseur sale, ventilateur ou pompe, air recirculé, ambiance, vanne ou tour, filtre, eau trop chaude, charge excessive, sonde ou pressostat, commande, fluide non condensable ou circuit.

Outils et documents

Type de condensation, manuel, alarmes, ambiance, état visuel, positions de vannes, preuve de débit, températures d’eau autorisées et chronologie de charge.

Sécurité et limites

Ne pas arroser un équipement électrique, approcher un ventilateur, forcer une protection ni intervenir sur une tour sans procédure sanitaire et de hauteur.

Ordre des contrôles

Conserver l’alarme, qualifier charge et ambiance, vérifier dégagements ou circuit d’eau visible, prouver ventilateur ou pompe, puis réserver pression et circuit aux habilités.

Résultats et interprétation si/alors

Si l’alarme suit une obstruction ou un débit insuffisant démontré, corriger et comparer ; sinon séparer capteur, commande, échange et circuit.

Correction autorisée

Nettoyer et rétablir seulement les éléments accessibles selon le manuel ; ventilateur, pompe, vanne, tour et circuit frigorifique demandent procédure et preuve.

Contrôle final

Rejouer une charge comparable, vérifier rejet de chaleur, absence d’alarme, échauffement et stabilité du liquide.

Arrêt et transmission

Arrêter pour ventilateur non protégé, pression non maîtrisée, eau près de l’électricité, fuite, protection répétée ou besoin d’ouvrir le circuit.

Guidage Élève

Décrire type de condenseur, obstruction, ambiance et alarme sans mesure de pression.

Dossier guidé P4

Un constat reprend le symptôme sans nommer de pièce. Le normal est recherché dans le manuel exact. Deux causes restent ouvertes jusqu’au contrôle discriminant. La correction se limite au périmètre autorisé ; la réception répète le résultat dans une phase comparable et consigne l’arrêt si la preuve manque.

P5 — Une alarme de basse température, gel ou basse pression apparaît

Symptôme

Le groupe s’arrête sur protection antigel, le liquide approche une limite documentée ou une alarme basse apparaît.

Fonctionnement normal attendu

Le débit, la concentration éventuelle du fluide caloporteur, la charge et la régulation maintiennent l’échangeur dans l’enveloppe du modèle.

Causes concurrentes

Débit faible, vanne fermée, filtre, air, consigne, sonde, mélange caloporteur non conforme, faible charge thermique, évaporateur encrassé, détente, manque de fluide, restriction ou commande.

Outils et documents

Manuel, nature du liquide, preuve documentée de concentration, départ/retour, débit, état des vannes, alarmes, historique et contrôles autorisés.

Sécurité et limites

Ne pas réarmer plusieurs fois, ajouter un produit au hasard, chauffer l’échangeur ou ouvrir le circuit. Protéger personnes et réseau contre une rupture par gel.

Ordre des contrôles

Maintenir l’arrêt prévu, confirmer mesure et liquide, vérifier circulation et positions, comparer charge et consigne, puis séparer sonde, commande, échangeur et circuit.

Résultats et interprétation si/alors

Si une cause hydraulique prouvée explique la protection, la corriger et observer ; si elle revient, poursuivre sans neutraliser l’antigel ni condamner le fluide frigorifique.

Correction autorisée

Rétablir débit, position ou paramètre explicitement autorisé ; traitement du liquide, capteur, détente et circuit exigent procédure et personnel compétent.

Contrôle final

Observer plusieurs cycles avec débit prouvé, températures stables, protection active et absence de glace, fuite ou alarme.

Arrêt et transmission

Transmettre si le liquide est inconnu, le gel visible, la pression instable, une fuite présente ou la protection récidive.

Guidage Élève

Conserver l’alarme et vérifier seulement circulation et état externe, sans réarmement répété.

Dossier guidé P5

Un constat reprend le symptôme sans nommer de pièce. Le normal est recherché dans le manuel exact. Deux causes restent ouvertes jusqu’au contrôle discriminant. La correction se limite au périmètre autorisé ; la réception répète le résultat dans une phase comparable et consigne l’arrêt si la preuve manque.

P6 — Le réseau perd de l’eau, de la pression ou présente une fuite

Symptôme

Le niveau ou la pression statique baisse, un appoint devient fréquent, une flaque ou une trace humide apparaît.

Fonctionnement normal attendu

Le circuit hydraulique reste fermé ou compensé selon sa conception, sans appoint anormal ni eau sur l’électricité ou les isolants.

Causes concurrentes

Raccord, bride, pompe, purgeur, soupape, vase d’expansion, vidange, échangeur, flexible, corrosion, condensat externe, appoint automatique ou instrument.

Outils et documents

Schéma du réseau, pression et niveau documentés, compteur d’appoint, repères secs, inspection des raccords, historique, état du vase et procédure du site.

Sécurité et limites

Baliser, isoler l’électricité menacée et ne jamais resserrer, ouvrir ou colmater un réseau sous pression. Le liquide peut être chaud, froid ou traité.

Ordre des contrôles

Sécuriser, distinguer fuite et condensation, dater la perte, localiser le premier point humide, contrôler appoint et soupape visibles, puis transmettre toute ouverture du réseau.

Résultats et interprétation si/alors

Si une source externe est prouvée, corriger et suivre pression ou niveau ; si la perte continue, séparer instrument, appoint, expansion, soupape et fuite réelle.

Correction autorisée

Sécher, baliser et rétablir une position autorisée ; joint, vase, soupape, pompe, échangeur et traitement du liquide demandent isolement et procédure.

Contrôle final

Suivre pression, niveau ou appoint sur une durée suffisante, vérifier sécheresse, absence d’air, alarmes et stabilité thermique.

Arrêt et transmission

Maintenir hors service si eau et électricité se croisent, si la pression est inconnue, si le liquide est dangereux ou si l’origine reste cachée.

Guidage Élève

Repérer la première zone humide et conserver l’historique sans resserrer sous pression.

Dossier guidé P6

Un constat reprend le symptôme sans nommer de pièce. Le normal est recherché dans le manuel exact. Deux causes restent ouvertes jusqu’au contrôle discriminant. La correction se limite au périmètre autorisé ; la réception répète le résultat dans une phase comparable et consigne l’arrêt si la preuve manque.

P7 — Un bruit, une vibration ou une cavitation apparaît

Symptôme

Un grondement, sifflement, claquement ou vibration apparaît sur une pompe, un ventilateur, une tuyauterie ou le groupe pendant une phase précise.

Fonctionnement normal attendu

Les organes tournants et le réseau fonctionnent sans frottement, cavitation, contact de tuyau, déplacement ni vibration croissante.

Causes concurrentes

Air, pression d’aspiration insuffisante, filtre, vanne, pompe, sens ou vitesse, support, désalignement, tuyau en contact, ventilateur, compresseur, fluide ou commande.

Outils et documents

Chronologie descriptive, phase, pompe active, positions, pression documentée, inspection externe, historique, manuel et contrôles hors énergie des fixations accessibles.

Sécurité et limites

Ne pas tenir une pièce en marche, retirer un carter, approcher un accouplement ou chercher une fuite avec la main. Un bruit brutal impose l’arrêt.

Ordre des contrôles

Capturer la phase, sécuriser si brutal, localiser sans toucher, vérifier pression ou niveau et positions, mettre hors énergie, puis examiner supports et contacts autorisés.

Résultats et interprétation si/alors

Si le bruit suit une condition hydraulique démontrée, corriger et comparer ; s’il reste lié à un organe, séparer support, commande, roulement et circuit par preuve.

Correction autorisée

Rétablir niveau, position ou support explicitement autorisés ; pompe, alignement, ventilateur, compresseur et tuyauterie demandent intervention compétente.

Contrôle final

Rejouer les phases pertinentes, vérifier absence de bruit, vibration, fuite, échauffement et maintien du débit.

Arrêt et transmission

Arrêter pour choc, déplacement, échauffement, fuite, vibration croissante, cavitation persistante ou protection.

Guidage Élève

Décrire où et quand le bruit apparaît sans toucher l’équipement en marche.

Dossier guidé P7

Un constat reprend le symptôme sans nommer de pièce. Le normal est recherché dans le manuel exact. Deux causes restent ouvertes jusqu’au contrôle discriminant. La correction se limite au périmètre autorisé ; la réception répète le résultat dans une phase comparable et consigne l’arrêt si la preuve manque.

P8 — Un terminal, une zone ou la régulation réseau reste en défaut

Symptôme

Le groupe semble produire du froid mais une zone, un échangeur terminal ou la régulation centrale ne reçoit pas le résultat attendu.

Fonctionnement normal attendu

Production, pompage, distribution, vannes terminales, capteurs et demandes coopèrent selon le schéma hydraulique et la stratégie du site.

Causes concurrentes

Vanne locale, équilibrage, air, filtre, pompe, bypass, sonde, actionneur, communication, séquence centrale, charge locale, échange terminal ou capacité du groupe.

Outils et documents

Schéma hydraulique et de commande, liste des zones, demandes, positions, départ/retour par branche autorisés, alarmes, tendance et horaires.

Sécurité et limites

Ne pas forcer une vanne motorisée, neutraliser un interverrouillage ou intervenir sur un plafond, une hauteur ou un local technique sans moyens adaptés.

Ordre des contrôles

Définir l’étendue, comparer zones alimentées et défaillantes, prouver production et pompage, suivre la branche, puis séparer hydraulique, terminal et communication.

Résultats et interprétation si/alors

Si une seule branche échoue, concentrer le contrôle sur sa distribution et son terminal ; si plusieurs zones dérivent, rechercher une cause commune avant le groupe.

Correction autorisée

Rétablir uniquement planning, demande ou position accessible et autorisée ; vanne, équilibrage, actionneur, réseau et régulation exigent preuve et procédure.

Contrôle final

Comparer zones et branches sur une charge représentative, vérifier stabilité, communications, alarmes et réception par le responsable du site.

Arrêt et transmission

Transmettre si le schéma est inconnu, si l’accès impose une hauteur improvisée, si une vanne doit être forcée ou si le procédé reste non maîtrisé.

Guidage Élève

Comparer les zones et tracer le chemin du liquide sans ouvrir le réseau.

Dossier guidé P8

Un constat reprend le symptôme sans nommer de pièce. Le normal est recherché dans le manuel exact. Deux causes restent ouvertes jusqu’au contrôle discriminant. La correction se limite au périmètre autorisé ; la réception répète le résultat dans une phase comparable et consigne l’arrêt si la preuve manque.

17. Entretien accessible et fiche de transmission

L’entretien Élève se limite aux surfaces, dégagements, grilles, repères, fuites visibles et éléments que le manuel déclare accessibles dans l’état de sécurité prévu. Il n’ouvre ni filtre sous pression, ni coffret, ni circuit.

La fiche contient modèle, réseau desservi, date, phase, symptôme, normal attendu, départ, retour, circulation visible, vannes, ambiance, eau, bruit, alarmes, actions, résultat, arrêt et réserve. Ne jamais écrire « manque de gaz » ou « compresseur HS » sans preuve.

18. Exercices, évaluation /32 et corrigé

Exercices guidés

Pour P1 à P8, écrire quatre lignes : symptôme exact, normal attendu, prochain contrôle sûr, arrêt/transmission. Comparer au dossier guidé de chaque leçon.

Évaluation /32

Huit situations valent 4 points : fait précis, deux causes concurrentes, ordre sûr, contrôle final et arrêt. Cas : départ trop chaud ; débit faible ; non-démarrage ; alarme de condensation ; antigel ; fuite hydraulique ; cavitation ; zone non desservie.

Corrigé synthétique

Chaque réponse protège les personnes et le procédé, identifie modèle et phase, conserve plusieurs causes, traite uniquement une cause externe démontrée, réserve l’accès interne au technicien et impose une réception comparable.

19. Glossaire, sources et contrôle final

Charge thermique : chaleur apportée par le bâtiment ou le procédé. Intermittence : défaut présent seulement dans certaines conditions. Contrôle discriminant : observation qui sépare des causes. Réserve : limite restant à lever.

Sources primaires

• Carrier — AquaSnap 30RB, refroidisseurs à condensation par air
• Carrier — AquaSnap 30WG, refroidisseurs à condensation par eau
• Trane — documentation officielle des refroidisseurs
• Daikin Applied — bibliothèque des manuels IOM
• Grundfos — Pump Handbook
• Copeland — centre de ressources de sécurité compresseur et fluide
• INRS — prévention du risque électrique

Contrôle final Élève

• J’explique organes et séquence avant le diagnostic.
• Je traite une panne par leçon avec les dix repères.
• Je protège personnes, réseau et procédé avant la mesure.
• Je n’invente ni valeur ni pièce coupable.
• Je sais arrêter et transmettre.
