Installation frigorifique industrielle — parcours Élève — source V2

> Statut éditorial : NON VALIDÉ MÉTIER — hors ligne — non publiable. Autoformation, détails, exercices, corrigés et futur PDF gratuits sans achat ni compte. Le dossier du site, le fluide réel, les procédures, les habilitations et le plan d’urgence priment.

1. Mission, accès gratuit et limites

L’Élève reconnaît l’installation, explique ses fonctions, observe à distance et transmet des faits. Il ne manœuvre ni vanne, ni armoire, ni organe de sécurité et ne cherche jamais une fuite.

Le parcours, les exercices, les corrigés et le futur PDF restent gratuits sans achat ni compte.

2. Sécurité et critères d’arrêt

Identifier signalisation, zones, issues, alarmes, détecteurs, ventilation, pièces mobiles, surfaces froides ou chaudes, électricité, eau et fluide indiqué. En cas d’alarme, irritation, nuage ou odeur signalée, suivre le plan d’urgence et s’éloigner.

Aucun shunt, forçage, ouverture de circuit, purge, appoint ou mesure sous tension.

3. Documents et repérage

Relever seulement depuis une zone autorisée les repères lisibles et les rapprocher du P&ID ou du plan fourni. Distinguer numéro d’équipement, sens de circulation, état affiché et état réellement observé.

Ne jamais déduire le fluide ou la position interne d’un organe de sa couleur seule.

4. Vocabulaire au moment utile

P&ID : schéma des équipements, tuyauteries et instruments. Aspiration : retour vers la compression. Refoulement : sortie comprimée. Fluide secondaire : liquide qui transporte le froid sans être le réfrigérant.

Réserve : point non prouvé qui interdit une conclusion complète.

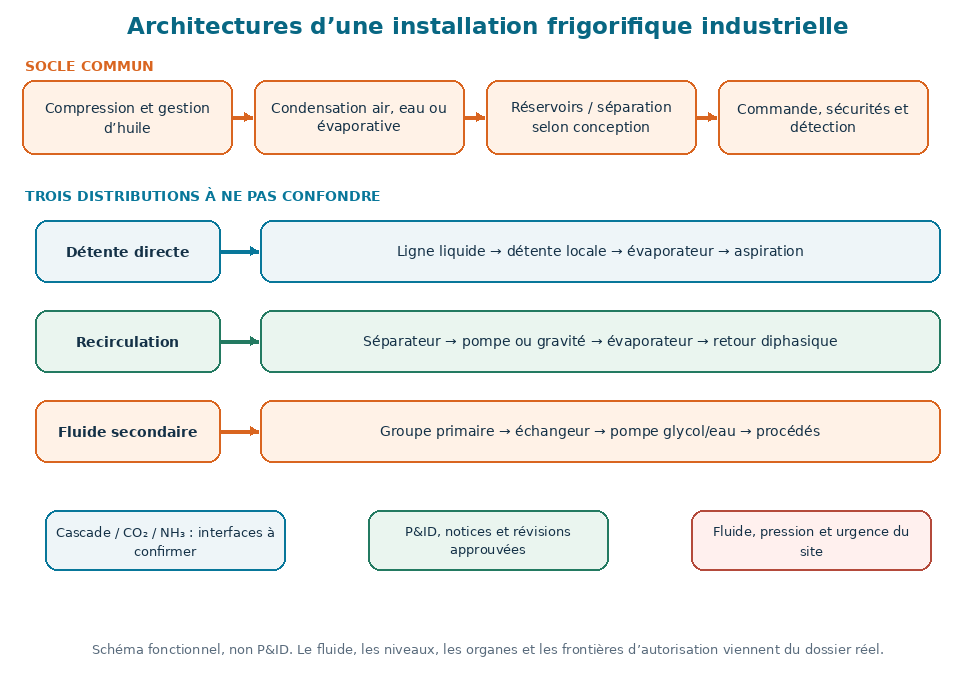

5. Architecture fonctionnelle

L’installation produit, distribue et échange le froid, rejette la chaleur et protège personnes et équipements. Compresseurs, condenseur, réservoirs, organes d’alimentation, évaporateurs et retour forment une chaîne.

Les variantes industrielles ne se diagnostiquent pas par analogie avec un appareil domestique.

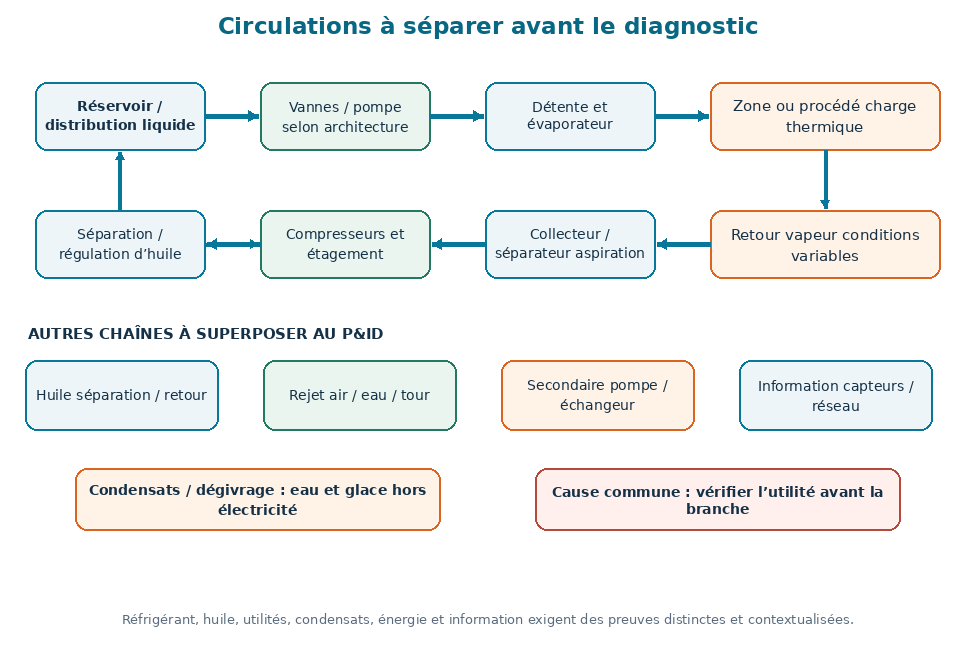

6. Circulations et utilités

Suivre sur le schéma le réfrigérant, l’huile, l’air ou l’eau de condensation, le fluide secondaire, les condensats, l’électricité et l’information. Une utilité commune peut affecter plusieurs zones à la fois.

L’Élève observe sans franchir les limites ni toucher les organes.

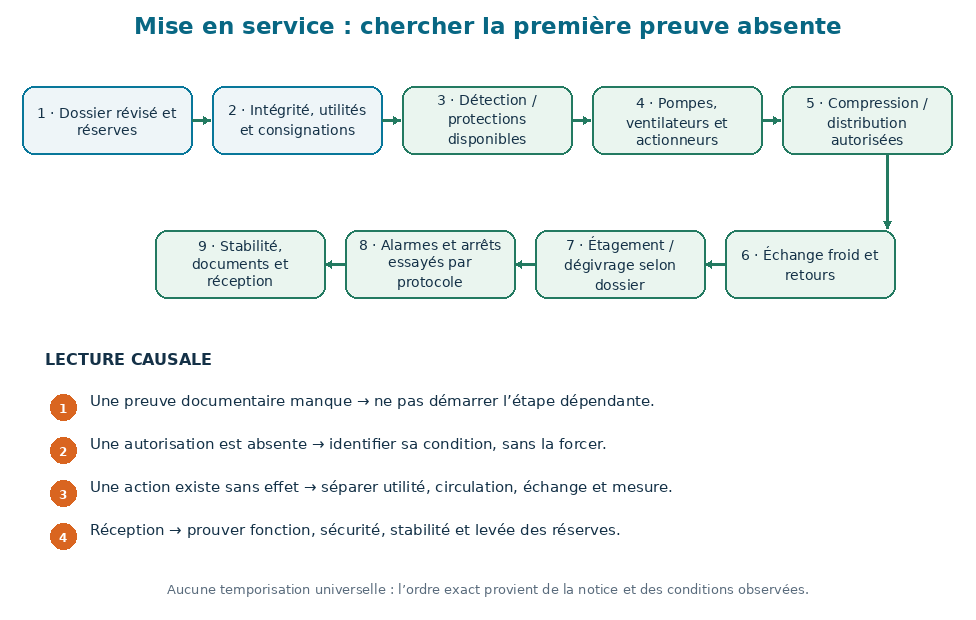

7. Séquence normale

Demande, autorisations, utilités, pompes et ventilateurs, compresseurs, alimentation des évaporateurs, échange, retour, dégivrage, alarmes et arrêt forment une séquence. Repérer la première étape absente sans la forcer.

Une protection active est une information, pas un obstacle à contourner.

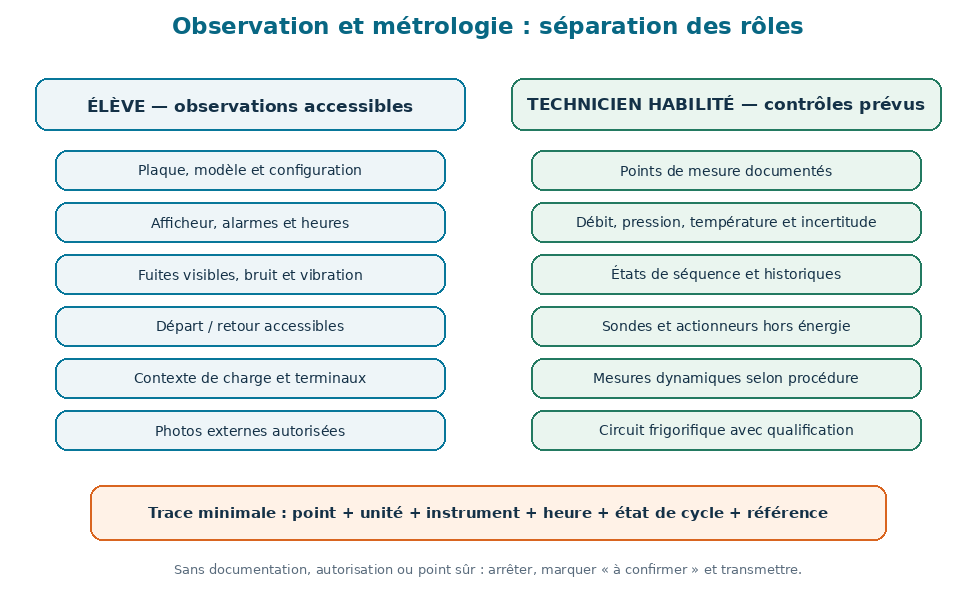

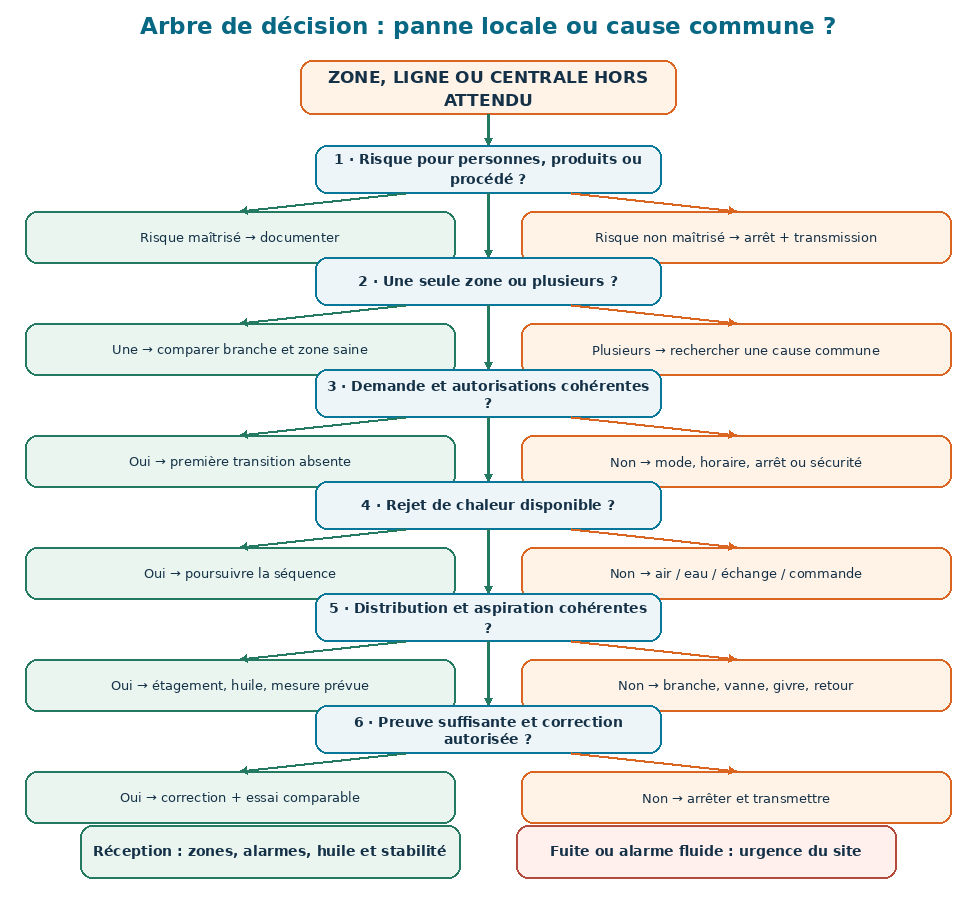

8. Observer, comparer et transmettre

Relever heure, zone, charge apparente, consigne, température affichée, états, alarmes, eau, glace, bruit et résultat, avec la source de chaque donnée. Comparer des conditions similaires.

Sans preuve ou document, écrire « à confirmer » et transmettre.

P1 — La mise en service n’atteint pas un fonctionnement stable

Symptôme

Après démarrage autorisé, le froid reste insuffisant, les états se succèdent mal ou une protection interrompt l’essai avant la réception.

Fonctionnement normal attendu

Le dossier prouve la conformité documentaire, l’intégrité, les utilités, les positions autorisées, les sécurités, la commande, la circulation, le rejet de chaleur et la capacité dans un ordre approuvé.

Causes concurrentes

Dossier incomplet, organe mal identifié, position non conforme, air ou fluide secondaire mal purgé selon procédure, sens de rotation, débit, réglage, sonde, séquence, protection, charge réelle ou défaut de montage.

Outils et documents

P&ID révisé, plan électrique et de contrôle, nomenclature, procès-verbaux d’épreuve et de tirage au vide si applicables, paramètres approuvés, journaux d’alarmes et instruments autorisés.

Sécurité et limites

La mise en service suit le plan du site, les habilitations et les autorisations. Aucun shunt, forçage, ouverture de circuit, mesure sous tension improvisée ni démarrage avec protecteur neutralisé.

Ordre des contrôles

Vérifier documents et limites, confirmer l’architecture, les utilités et les sécurités, suivre la séquence état par état, puis comparer demande, action, effet et protection.

Résultats et interprétation si/alors

Une transition non autorisée désigne d’abord la condition manquante ; une action présente sans effet ouvre les hypothèses circulation, échange, charge et mesure sans condamner une pièce.

Correction autorisée

Corriger uniquement repérage, paramètre ou accessoire autorisé et documenté. Toute intervention sur fluide, pression, puissance ou sécurité appartient à l’équipe habilitée et au plan de mise en service.

Contrôle final

Rejouer la séquence approuvée, confirmer alarmes et arrêts, stabilité des débits et températures, absence de fuite, traçabilité des réglages et critères de réception signés.

Arrêt et transmission

Suspendre pour document contradictoire, fluide non confirmé, détection active, fuite, protection inexpliquée, vibration, échauffement, soupape ou accès non sécurisé.

Guidage Élève

Observer à distance, nommer le normal, préserver les alarmes et transmettre sans manœuvre de procédé.

Dossier guidé P1

Le dossier conserve le symptôme, le normal attendu, au moins deux causes ouvertes, le contrôle discriminant, le résultat, la limite d’autorisation, la correction prouvée et une réception comparable. Toute donnée absente devient une réserve.

P2 — La capacité globale est insuffisante ou la température dérive

Symptôme

Plusieurs zones restent trop chaudes, la consigne n’est pas tenue ou la demande demeure élevée malgré un fonctionnement apparent de l’installation.

Fonctionnement normal attendu

La capacité disponible, les charges réelles, les débits d’air ou de fluide secondaire, l’alimentation des évaporateurs et le rejet de chaleur restent cohérents avec le dossier de conception.

Causes concurrentes

Charge produit ou infiltration, portes, dégivrage, échangeurs encrassés, débit d’air, pompe, filtre, vanne, pression commune, régulation, compresseur indisponible, condenseur ou architecture mal comprise.

Outils et documents

Historique de température et de charge, états des compresseurs et pompes, tendances de pression et de température autorisées, débits documentés, P&ID, plan d’exploitation et carnet de maintenance.

Sécurité et limites

Ne jamais ajouter du fluide, modifier une consigne de sécurité, forcer un étage ou ouvrir un organe pressurisé pour obtenir du froid. Respecter les zones et la détection du site.

Ordre des contrôles

Séparer charge thermique, distribution et production ; comparer zones, périodes et équipements ; vérifier les causes communes avant d’examiner une branche ou une machine.

Résultats et interprétation si/alors

Toutes les zones touchées orientent vers une cause commune ou une charge ; une seule zone oriente vers distribution locale. Une tendance isolée ne prouve ni manque de fluide ni compresseur défaillant.

Correction autorisée

Rétablir seulement portes, chargement, dégagements, filtre ou consigne d’exploitation autorisés. Les réglages, vannes, pompes, compresseurs et fluides exigent procédure et preuve.

Contrôle final

Comparer une période équivalente : charge, températures de zone, retours, états, alarmes, consommation disponible et marge de capacité, puis consigner les réserves.

Arrêt et transmission

Arrêter ou réduire l’exploitation selon le plan si produits, personnes, pression, température, détection ou intégrité quittent les limites approuvées.

Guidage Élève

Observer à distance, nommer le normal, préserver les alarmes et transmettre sans manœuvre de procédé.

Dossier guidé P2

Le dossier conserve le symptôme, le normal attendu, au moins deux causes ouvertes, le contrôle discriminant, le résultat, la limite d’autorisation, la correction prouvée et une réception comparable. Toute donnée absente devient une réserve.

P3 — Une branche ou un évaporateur est mal alimenté

Symptôme

Une zone refroidit peu, givre anormalement, reçoit trop ou trop peu de fluide, ou son retour diffère durablement des branches comparables.

Fonctionnement normal attendu

La branche reçoit le débit prévu, l’échangeur est alimenté de façon compatible avec son architecture, l’air circule et le retour vers aspiration, séparateur ou fluide secondaire reste stable.

Causes concurrentes

Charge locale, ventilateur, glace, filtre, vanne de service, électrovanne, détendeur, flotteur, distribution, huile, pompe, pression différentielle, sonde, tuyauterie ou réglage de régulation.

Outils et documents

P&ID et repérage de la branche, tendances locales et communes, états de vannes et ventilateurs, températures contextualisées, historique de dégivrage, inspection externe et manuel des organes.

Sécurité et limites

Ne pas manœuvrer une vanne, purger, ouvrir un filtre, casser la glace, contourner un interverrouillage ou approcher une partie mobile sans ordre de travail et consignation.

Ordre des contrôles

Comparer charge et air, confirmer commande et dégivrage, relier l’état de l’organe à l’effet mesuré, puis distinguer défaut local, pression différentielle et cause commune.

Résultats et interprétation si/alors

Une commande absente oriente vers logique ou capteur ; une commande présente sans effet exige de prouver débit ou mouvement. Le givre seul ne distingue pas suralimentation et manque d’air.

Correction autorisée

Corriger les obstacles et usages externes autorisés. Nettoyage interne, réglage d’organe, manipulation de fluide et remplacement restent réservés à l’équipe qualifiée.

Contrôle final

Vérifier température de zone, répartition du givre, débit d’air, état de commande, retour, dégivrage suivant et absence d’alarme sur une durée représentative.

Arrêt et transmission

Transmettre pour liquide suspect au retour, choc hydraulique, givre rapide, détection, fuite, vanne non repérée, pression anormale ou donnée incohérente.

Guidage Élève

Observer à distance, nommer le normal, préserver les alarmes et transmettre sans manœuvre de procédé.

Dossier guidé P3

Le dossier conserve le symptôme, le normal attendu, au moins deux causes ouvertes, le contrôle discriminant, le résultat, la limite d’autorisation, la correction prouvée et une réception comparable. Toute donnée absente devient une réserve.

P4 — La condensation ou la pression haute devient défavorable

Symptôme

La pression de refoulement ou une température associée augmente, les ventilateurs ou pompes atteignent leur limite, ou une protection haute intervient.

Fonctionnement normal attendu

Le condenseur évacue la chaleur de la charge et de la compression avec le débit d’air ou d’eau prévu, les organes de régulation et de sécurité restant disponibles et traçables.

Causes concurrentes

Ambiance, eau ou air insuffisant, échangeur encrassé, ventilateur, pompe, vanne, tour, recirculation d’air, gaz non condensables selon preuve, charge, régulation ou capteur.

Outils et documents

Tendances autorisées, météo ou température d’entrée, états des ventilateurs et pompes, qualité et débit d’eau documentés, inspection externe, P&ID, alarmes et critères du fabricant.

Sécurité et limites

Après une haute pression, ne pas réarmer en boucle, refroidir brutalement, ventiler de façon improvisée, purger ni intervenir sur une soupape. Appliquer le plan du site.

Ordre des contrôles

Confirmer la mesure et sa phase, vérifier le rejet et ses utilités, comparer commande et effet, rechercher une cause commune, puis seulement examiner régulation et circuit.

Résultats et interprétation si/alors

Débit de rejet absent malgré commande oriente vers équipement ou utilité ; débit correct avec échange insuffisant garde ouvertes encrassement, charge, régulation, capteur et circuit.

Correction autorisée

Libérer seulement les accès externes et corriger une utilité autorisée. Nettoyage, traitement d’eau, vanne, charge et fluide suivent les procédures habilitées.

Contrôle final

Contrôler stabilité du rejet, absence de récidive, cohérence des tendances, fonctionnement des étages et protections, puis réception sous charge comparable.

Arrêt et transmission

Maintenir l’arrêt si haute pression répétée, soupape sollicitée, absence d’utilité, vibration, fuite, détection ou échauffement électrique.

Guidage Élève

Observer à distance, nommer le normal, préserver les alarmes et transmettre sans manœuvre de procédé.

Dossier guidé P4

Le dossier conserve le symptôme, le normal attendu, au moins deux causes ouvertes, le contrôle discriminant, le résultat, la limite d’autorisation, la correction prouvée et une réception comparable. Toute donnée absente devient une réserve.

P5 — L’aspiration, l’huile ou les compresseurs deviennent instables

Symptôme

Un compresseur cycle, une protection d’huile ou de température apparaît, l’aspiration fluctue ou la capacité disponible se réduit sans cause certaine.

Fonctionnement normal attendu

Les compresseurs démarrent selon la logique, reçoivent le retour compatible avec leur conception, maintiennent lubrification et enveloppe d’application, puis s’arrêtent sans retour liquide ni alarme.

Causes concurrentes

Faible charge, évaporateurs, régulation de capacité, pression d’aspiration, retour liquide, huile piégée, séparation ou retour d’huile, réchauffeur, capteur, alimentation, refroidissement ou usure.

Outils et documents

Historique des étages, alarmes, P&ID huile et aspiration, enveloppe et manuel exacts, tendances contextualisées, états de réchauffeur et auxiliaires hors énergie selon autorisation.

Sécurité et limites

Aucun forçage de compresseur, appoint d’huile ou de fluide, shunt de pression d’huile, mesure sous tension improvisée ni redémarrage après coup de liquide suspect.

Ordre des contrôles

Conserver l’alarme, relier demande et étage, vérifier auxiliaires et conditions communes, comparer compresseurs, puis distinguer lubrification, retour, commande, charge et défaut interne.

Résultats et interprétation si/alors

Un défaut simultané suggère une cause commune ; un seul compresseur divergent appelle une comparaison ciblée. Une pression seule ne prouve ni manque de charge ni panne mécanique.

Correction autorisée

Corriger uniquement une condition externe ou un paramètre approuvé. Toute action sur huile, fluide, moteur, vanne ou protection nécessite qualification, consignation et diagnostic fabricant.

Contrôle final

Observer plusieurs transitions, stabilité d’aspiration, huile et températures prévues, absence de bruit, alarmes et retour liquide, puis confirmer la capacité reçue.

Arrêt et transmission

Arrêt immédiat selon procédure pour manque d’huile, bruit violent, retour liquide suspect, température hors limite, déclenchement répété, fuite ou détection.

Guidage Élève

Observer à distance, nommer le normal, préserver les alarmes et transmettre sans manœuvre de procédé.

Dossier guidé P5

Le dossier conserve le symptôme, le normal attendu, au moins deux causes ouvertes, le contrôle discriminant, le résultat, la limite d’autorisation, la correction prouvée et une réception comparable. Toute donnée absente devient une réserve.

P6 — Le dégivrage, l’eau ou la glace perturbent l’installation

Symptôme

La glace progresse, un évaporateur ne se libère pas, l’eau déborde ou regèle, ou la température remonte après des dégivrages incomplets ou trop fréquents.

Fonctionnement normal attendu

La régulation isole et dégivre selon l’architecture, gère ventilation et écoulement, puis rétablit le froid après les temporisations et critères documentés sans eau dangereuse.

Causes concurrentes

Horaire ou sonde, charge humide, infiltration, ventilateur, vanne, chauffage, gaz chaud si prévu, pression ou débit, drain, pente, siphon, résistance de bac, séquence ou fin de dégivrage.

Outils et documents

Historique complet des états, températures et alarmes, plan de drainage, P&ID, inspection externe, chronologie de glace et d’eau, consignes fabricant et comparaison des évaporateurs.

Sécurité et limites

Aucun outil, flamme, eau chaude, chauffage mobile, forçage de vanne ou présence sous une chute de glace. Isoler les zones glissantes et protéger l’électricité.

Ordre des contrôles

Sécuriser la zone, relever avant effacement, suivre fermeture, apport de chaleur, fin, égouttage et reprise, puis contrôler air, drain et causes d’humidité.

Résultats et interprétation si/alors

Chaleur absente, fin trop précoce et drainage défaillant donnent des signatures différentes. Une glace externe ne suffit pas à désigner une vanne ou une sonde.

Correction autorisée

Rétablir seulement porte, dégagement ou drain externe accessible selon procédure. Le dégivrage interne et ses organes exigent consignation et personnel qualifié.

Contrôle final

Vérifier un cycle complet, disparition progressive de la glace, écoulement sûr, reprise des ventilateurs et du froid, tenue de la zone et absence d’eau électrique.

Arrêt et transmission

Arrêter et baliser pour eau électrique, glace menaçante, fuite, coup hydraulique, détection, chauffage anormal ou accès en hauteur non sécurisé.

Guidage Élève

Observer à distance, nommer le normal, préserver les alarmes et transmettre sans manœuvre de procédé.

Dossier guidé P6

Le dossier conserve le symptôme, le normal attendu, au moins deux causes ouvertes, le contrôle discriminant, le résultat, la limite d’autorisation, la correction prouvée et une réception comparable. Toute donnée absente devient une réserve.

P7 — Une fuite, une détection ou une perte de confinement est suspectée

Symptôme

Un détecteur, une alarme, une odeur rapportée, une tendance de charge, du givre localisé ou une trace d’huile fait suspecter une perte de confinement.

Fonctionnement normal attendu

Le fluide reste confiné ; détection fixe, ventilation, alarmes, arrêts, signalisation et plan d’urgence sont disponibles, testés selon le programme du site et compris des intervenants.

Causes concurrentes

Capteur ou test planifié, vraie fuite sur joint, vanne, tuyauterie, échangeur ou soupape, dommage mécanique, vibration, corrosion, erreur de travaux ou fausse interprétation d’un indice.

Outils et documents

Plan d’urgence, alarmes horodatées, détecteurs prévus et étalonnés, registre d’inspection, P&ID, inventaire du fluide, météo/ventilation et moyens réservés aux équipes d’intervention.

Sécurité et limites

L’Élève n’enquête pas dans la zone. Le Technicien ordinaire n’entre ni ne recherche la fuite hors rôle d’urgence, équipement, mesure atmosphérique et autorisation du site.

Ordre des contrôles

Déclencher la conduite du site, s’éloigner et alerter, conserver l’information à distance, laisser l’équipe désignée qualifier l’atmosphère, isoler et intervenir selon son plan.

Résultats et interprétation si/alors

Une alarme est traitée comme réelle jusqu’à qualification. L’absence d’odeur ne prouve pas l’absence de danger ; une trace extérieure ne localise pas seule le défaut.

Correction autorisée

Aucune réparation, purge, appoint ou neutralisation dans ce parcours. Seule l’équipe autorisée applique confinement, récupération, réparation, contrôle d’étanchéité et remise en service.

Contrôle final

La réception exige cause documentée, zone déclarée sûre, détection et ventilation disponibles, étanchéité contrôlée, inventaire mis à jour et autorisation formelle de reprise.

Arrêt et transmission

Évacuer ou se mettre en sécurité selon le plan pour toute alarme, irritation, nuage, odeur signalée, fuite visible, détecteur indisponible ou instruction contradictoire.

Guidage Élève

Observer à distance, nommer le normal, préserver les alarmes et transmettre sans manœuvre de procédé.

Dossier guidé P7

Le dossier conserve le symptôme, le normal attendu, au moins deux causes ouvertes, le contrôle discriminant, le résultat, la limite d’autorisation, la correction prouvée et une réception comparable. Toute donnée absente devient une réserve.

P8 — La commande, le réseau ou une utilité provoque une panne intermittente

Symptôme

Des états disparaissent, plusieurs équipements basculent ensemble, une alarme revient à certaines heures ou le froid se perd puis revient sans correction durable.

Fonctionnement normal attendu

Alimentation, contrôle, communications, capteurs, horloges, utilités et modes dégradés produisent une séquence déterministe, des alarmes horodatées et des états cohérents sur le terrain.

Causes concurrentes

Coupure ou qualité d’alimentation, automate, réseau, horloge, capteur, connecteur, programme, consigne distante, basculement de secours, air comprimé, eau, pompe, ordre externe ou défaut local.

Outils et documents

Journaux synchronisés, tendances, schémas réseau et électriques, états d’entrées/sorties accessibles, historique des utilités, observations terrain et sauvegarde approuvée de configuration.

Sécurité et limites

Ne pas forcer une sortie, injecter un signal, ouvrir une armoire, contourner une sécurité, modifier un programme en production ou mesurer sous tension sans procédure et habilitation.

Ordre des contrôles

Synchroniser les heures, conserver alarmes et versions, comparer commande et effet terrain, rechercher les événements communs, puis reproduire une seule variable autorisée.

Résultats et interprétation si/alors

Plusieurs départs touchés au même instant orientent vers réseau, alimentation ou utilité ; un état logique correct avec effet absent ramène vers actionneur, énergie ou équipement local.

Correction autorisée

Rétablir uniquement une utilité ou configuration autorisée depuis une sauvegarde validée. Toute modification d’automate, câblage ou protection suit la gestion des changements.

Contrôle final

Répéter le scénario, vérifier horodatage, commandes, effets, alarmes, mode dégradé et retour normal, puis archiver la preuve et la version finale.

Arrêt et transmission

Maintenir l’installation dans l’état sûr prévu si perte de contrôle, incohérence des sécurités, alimentation instable, sauvegarde absente, alarme commune ou réseau non maîtrisé.

Guidage Élève

Observer à distance, nommer le normal, préserver les alarmes et transmettre sans manœuvre de procédé.

Dossier guidé P8

Le dossier conserve le symptôme, le normal attendu, au moins deux causes ouvertes, le contrôle discriminant, le résultat, la limite d’autorisation, la correction prouvée et une réception comparable. Toute donnée absente devient une réserve.

17. Ronde accessible et fiche de transmission

La ronde autorisée relève signalisation, repères, affichages, alarmes, glace, eau, bruit, vibration et résultat sans toucher l’installation. La fiche indique heure, zone, équipement, symptôme, normal attendu, donnée, source, action autorisée, résultat et réserve.

18. Exercices, évaluation /32 et corrigé

Huit situations valent quatre points : symptôme, normal, causes, outils, sécurité, ordre, résultat et transmission. Le corrigé refuse la recherche de fuite, la manœuvre de procédé et toute pièce désignée sans preuve.

19. Glossaire, sources et contrôle final

Intermittence : défaut lié à certaines phases. Utilité : énergie ou fluide nécessaire au procédé. Confinement : maintien du réfrigérant dans son circuit.

Sources primaires

• Danfoss — Industrial Refrigeration Application Handbook
• Danfoss — Industrial refrigeration knowledge hub
• Danfoss — Ammonia in industrial refrigeration
• OSHA — Ammonia Refrigeration Overview
• OSHA — Ammonia Refrigeration Hazard Recognition
• US EPA — Safety Standards for Ammonia Refrigeration
• INRS — Détection en temps réel des polluants

Contrôle final Élève

• J’explique fonctions, circulations et séquence.
• Je traite huit pannes avec dix repères.
• Je respecte les zones et le plan d’urgence.
• Je n’invente ni valeur ni manœuvre.
• Je sais arrêter et transmettre.
