Climatiseur gainable — parcours Élève — source V2

> Statut éditorial : NON VALIDÉ MÉTIER — hors ligne — non publiable. Autoformation, détails, exercices, corrigés et futur PDF gratuits sans achat ni compte. Les règles du site, le fabricant, le fluide réel et les habilitations priment.

1. Mission, accès gratuit et limites

L'Élève reconnaît les organes, explique l'air, l'eau et la séquence, observe depuis un accès sûr, protège la zone et transmet des faits. Il ne réalise ni ouverture, ni mesure sous tension, ni intervention interne.

Le parcours, les exercices, les corrigés et le futur PDF restent gratuits sans achat ni compte.

2. Sécurité et critères d'arrêt

Identifier alimentation, eau, pièces mobiles, faux plafond, hauteur, masse suspendue, unité extérieure et fluide de la plaque. Odeur, fumée, fuite, protection, bruit brutal, plafond humide ou fixation dégradée impose arrêt prévu et transmission.

Aucun shunt, accès improvisé, alimentation directe, mesure sous tension, dégivrage forcé ou ouverture du circuit.

3. Identifier les variantes

Distinguer gainable basse, moyenne ou haute pression, reprise directe ou gainée, réseau simple ou ramifié, registres manuels ou motorisés, monosplit, multisplit ou groupe partagé. Relever modèles, plaques, commande, filtre, bouches, drain et codes sans inventer l'architecture.

4. Vocabulaire utile

Reprise : air aspiré vers l'unité. Soufflage : air traité distribué. Plénum : volume raccordé à l'unité. Gaine : conduit d'une branche. Registre : organe d'équilibrage ou de zonage. Bac, pompe, flotteur et drain gèrent les condensats s'ils sont prévus.

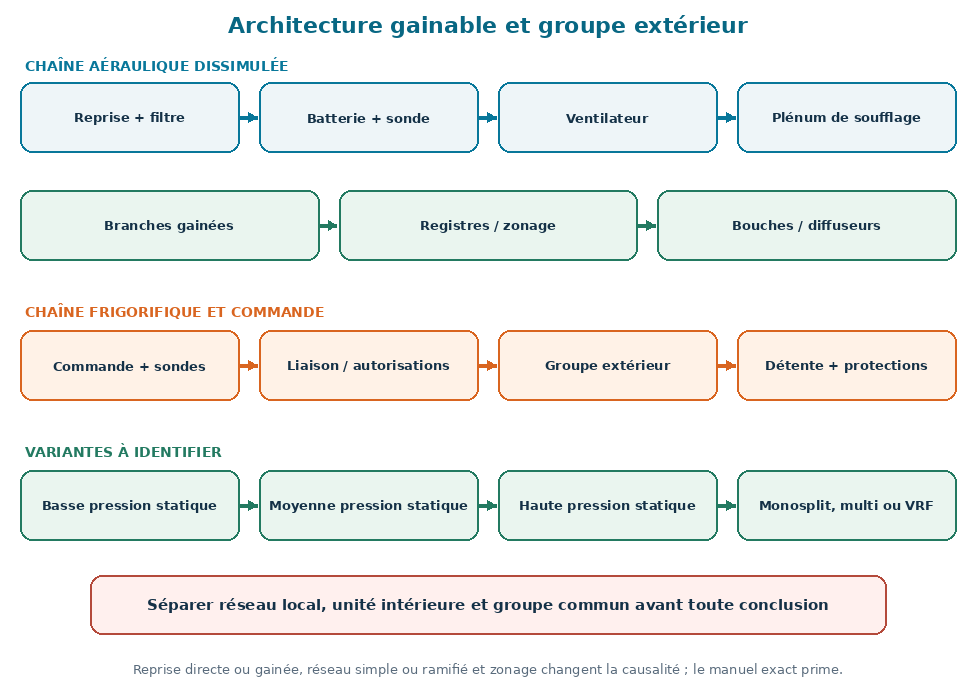

5. Architecture fonctionnelle

L'unité dissimulée filtre et traite l'air ; ventilateur, plénum, gaines et bouches le distribuent. L'unité extérieure rejette ou capte la chaleur. Commandes, capteurs, communication, fluide et alimentation coordonnent l'ensemble. Nommer les fonctions avant toute panne.

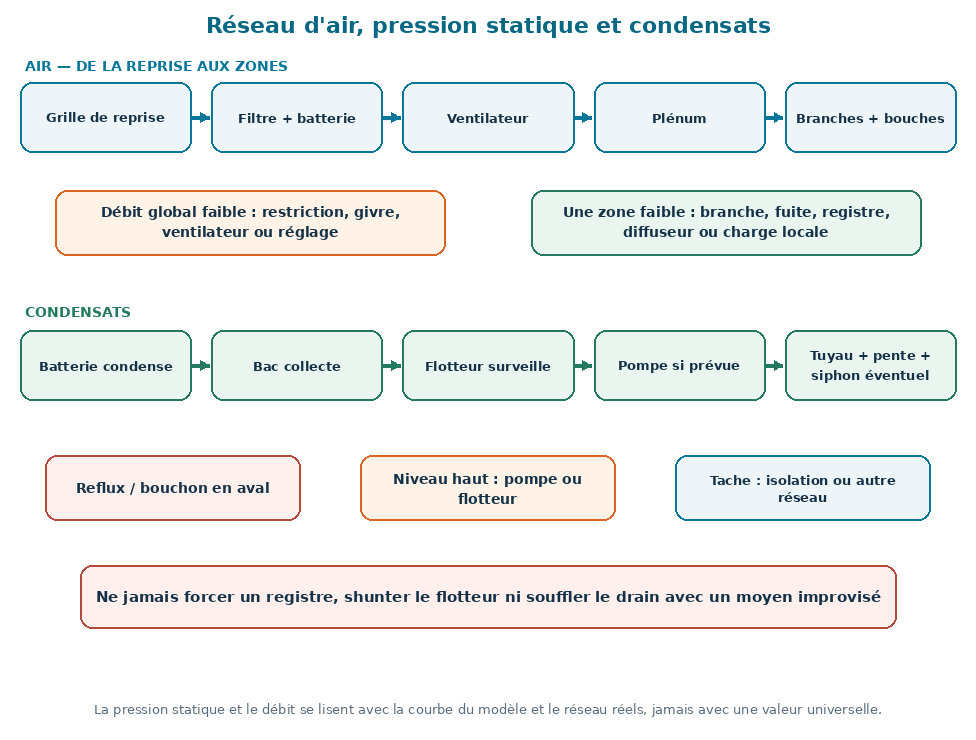

6. Air, réseau et condensats

Repérer reprise, filtre, batterie, ventilateur, plénum, branches, registres et bouches. Repérer séparément bac, pompe et flotteur éventuels, tuyau, pente, isolation et rejet. Le faux plafond et le circuit frigorifique restent hors accès non qualifié.

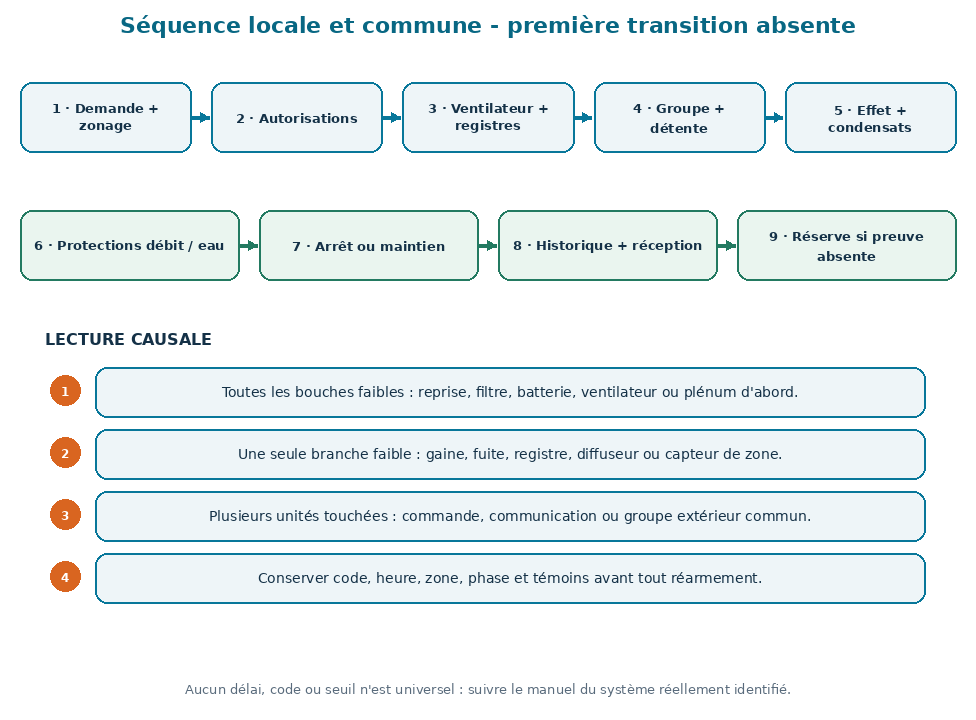

7. Séquence normale

Demande, mode, consigne, contrôles, communication, temporisation, ventilateur, registres éventuels, unité extérieure, effet thermique, condensats, protections puis arrêt forment une séquence. En chauffage, un dégivrage documenté peut suspendre temporairement le soufflage.

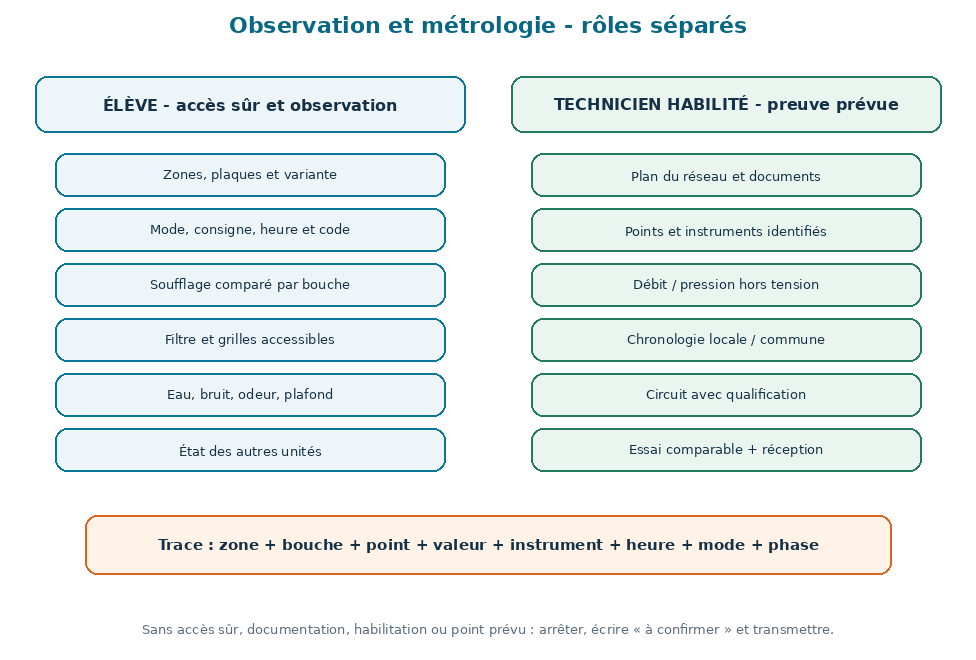

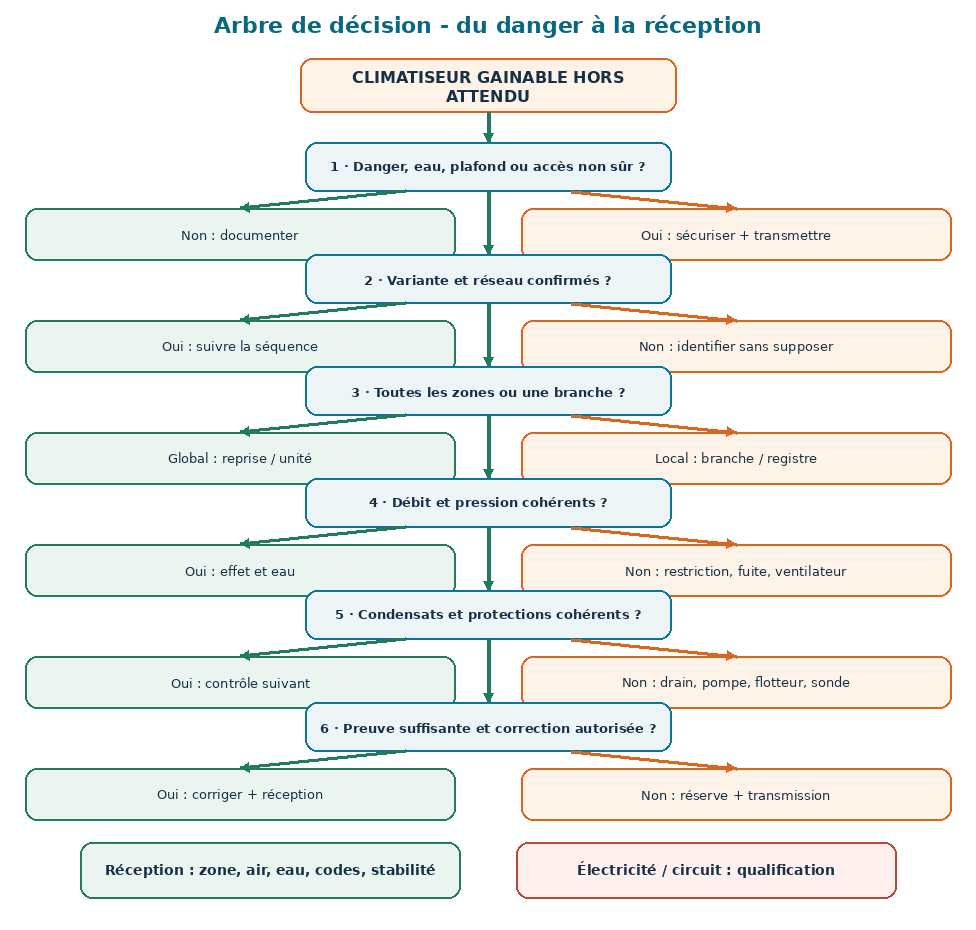

8. Observer, comparer et transmettre

Relever zone, modèles, heure, ambiance, mode, consigne, commande, code, soufflage par côté, filtre, eau, bruit, odeur et état des autres unités.

Sans document, écrire « à confirmer » plutôt qu'inventer une valeur ou une pièce.

P1 — Le bâtiment ou l'ensemble des zones reste trop chaud

Symptôme

Toutes les bouches soufflent mais le confort n'évolue pas, la température remonte vite ou l'effet est faible dans plusieurs zones.

Fonctionnement normal attendu

Une demande valide fait circuler l'air de reprise à travers filtre et batterie, puis par le plénum et les gaines ; le groupe extérieur évacue la chaleur sans alarme.

Causes concurrentes

Mode, consigne, charge du bâtiment, apport d'air neuf, filtre, débit global, batterie, sonde de reprise, groupe extérieur, détente, compresseur ou circuit.

Outils et documents

Plans, plaques et manuels exacts, carte des zones, ambiance, consigne, état des ouvrants, filtre accessible, bouches, reprise et historique des alarmes.

Sécurité et limites

Aucune mesure sous tension, shunt, alimentation directe, ouverture du circuit ou entrée improvisée en faux plafond ; protéger aussi les occupants sous la zone.

Ordre des contrôles

Confirmer demande et occupation, comparer reprise et soufflage aux bouches, vérifier les autres unités du même groupe, puis tracer la première transition absente.

Résultats et interprétation si/alors

Toutes les zones touchées orientent vers débit global, charge ou fonction commune ; une seule zone faible impose d'abord l'étude de sa branche avant le groupe.

Correction autorisée

Corriger seulement commande, ouvrants, obstacles et filtre déclarés accessibles ; réseau interne, électricité et circuit frigorifique exigent qualification et preuve.

Contrôle final

Comparer conditions initiales et finales : ambiance, répartition, alarmes, condensats et stabilité sur une durée documentée.

Arrêt et transmission

Arrêter et transmettre pour odeur, fumée, protection répétée, eau près de l'électricité, plafond dégradé ou fluide non identifié.

Guidage Élève

Observer depuis un accès sûr, conserver les alarmes et transmettre sans ouvrir le plafond, le coffret ou le circuit.

Dossier guidé P1

Le dossier conserve symptôme, normal attendu, causes encore ouvertes, contrôle discriminant, résultat, correction limitée, réception comparable et réserve. Une preuve absente reste une réserve, jamais une pièce déclarée coupable.

P2 — Le débit est faible à toutes les bouches

Symptôme

Le souffle manque partout, le bruit de reprise augmente ou la machine protège alors que la demande reste présente.

Fonctionnement normal attendu

Le ventilateur vainc la résistance prévue du filtre, de la batterie, des plénums, gaines, registres et diffuseurs dans la plage du modèle exact.

Causes concurrentes

Filtre chargé, reprise obstruée, batterie sale ou givrée, gaine écrasée, registre principal fermé, ventilateur, réglage de pression statique, vitesse ou dimensionnement.

Outils et documents

Manuel et courbe ventilateur, plan du réseau, état du filtre, comparaison des bouches, inspection externe sûre, historique et mesures autorisées de pression ou débit.

Sécurité et limites

Isoler avant filtre ou panneau selon le manuel ; ne pas approcher la roue, forcer un registre, accéder au plafond sans moyen prévu ni mesurer sous tension.

Ordre des contrôles

Relever mode et vitesse, vérifier reprise et filtre accessibles, comparer toutes les bouches, rechercher restriction visible, puis réserver la métrologie au personnel habilité.

Résultats et interprétation si/alors

Faiblesse uniforme avec bruit accru favorise une restriction globale ; faiblesse sans réaction du ventilateur garde ouvertes commande, moteur, capteur et alimentation.

Correction autorisée

Nettoyer ou remettre uniquement le filtre prévu et dégager les grilles ; batterie, ventilateur, registre interne et réglage de pression nécessitent procédure et preuve.

Contrôle final

Vérifier débit réparti, bruit normal, absence de glace et de protection, drainage et effet thermique dans des conditions comparables.

Arrêt et transmission

Transmettre si le filtre n'est pas accessible, si une gaine ou fixation est dégradée, si le moteur bruit, si la glace revient ou si l'accès est dangereux.

Guidage Élève

Observer depuis un accès sûr, conserver les alarmes et transmettre sans ouvrir le plafond, le coffret ou le circuit.

Dossier guidé P2

Le dossier conserve symptôme, normal attendu, causes encore ouvertes, contrôle discriminant, résultat, correction limitée, réception comparable et réserve. Une preuve absente reste une réserve, jamais une pièce déclarée coupable.

P3 — Une branche ou une zone reste faible ou déséquilibrée

Symptôme

Une pièce reçoit peu d'air, une bouche siffle, une autre souffle trop, ou le confort diverge alors que les autres zones sont correctes.

Fonctionnement normal attendu

Le plénum distribue l'air dans chaque branche ; longueurs, sections, registres, diffuseurs et éventuel zonage produisent la répartition prévue sans fermeture abusive.

Causes concurrentes

Diffuseur obstrué, registre déplacé, gaine pincée ou déboîtée, fuite, isolation, équilibrage, clapet motorisé, capteur de zone, porte ou charge locale.

Outils et documents

Plan des branches, réglages de référence, commande de zone, observation des bouches, comparaison des zones, photos et métrologie autorisée de débit ou pression.

Sécurité et limites

Ne pas entrer dans le faux plafond, forcer un clapet, déposer une bouche instable ou modifier plusieurs réglages ; baliser toute zone sous intervention.

Ordre des contrôles

Confirmer que l'unité produit un débit global, comparer branche affectée et branche témoin, suivre la branche sur plans et accès prévus, puis tester une variable autorisée.

Résultats et interprétation si/alors

Une seule branche faible avec débit global normal privilégie distribution ou zonage local ; plusieurs branches affectées font remonter vers plénum ou fonction commune.

Correction autorisée

Dégager une bouche et restaurer un réglage documenté seulement si autorisé ; réparation de gaine, clapet, isolation ou équilibrage reste qualifiée.

Contrôle final

Recevoir toutes les zones : débits relatifs, bruit, confort, position des clapets, stabilité et absence de condensation sur le réseau.

Arrêt et transmission

Arrêter ou transmettre pour gaine tombante, plafond fragilisé, clapet bloqué, condensation interne, absence de plan ou accès non sécurisé.

Guidage Élève

Observer depuis un accès sûr, conserver les alarmes et transmettre sans ouvrir le plafond, le coffret ou le circuit.

Dossier guidé P3

Le dossier conserve symptôme, normal attendu, causes encore ouvertes, contrôle discriminant, résultat, correction limitée, réception comparable et réserve. Une preuve absente reste une réserve, jamais une pièce déclarée coupable.

P4 — Le démarrage est absent ou intermittent avec alarme

Symptôme

La commande s'allume mais l'unité attend, redémarre, perd la liaison, affiche un code ou change d'état de façon intermittente.

Fonctionnement normal attendu

Après demande, contrôles et temporisations, commande, unité intérieure et unité extérieure échangent des états cohérents avant ventilation, froid ou chauffage.

Causes concurrentes

Programmation, verrouillage central, conflit de mode, temporisation, alimentation, connectique, adressage, commande filaire, récepteur, sonde, carte ou protection extérieure.

Outils et documents

Manuel et table des codes, photos avant effacement, heure, demande, mode, consigne, état des autres unités, historique réseau et chronologie commande-réponse-effet.

Sécurité et limites

Aucun réarmement en boucle, shunt, mesure sous tension, alimentation directe ou ouverture de coffret ; conserver les codes et respecter les habilitations.

Ordre des contrôles

Conserver code et contexte, vérifier commande locale puis distante si prévue, identifier verrouillage et mode, comparer les unités, puis suivre les autorisations une à une.

Résultats et interprétation si/alors

Une commande sans accusé oriente vers sa liaison ; un code commun ou des pertes synchrones implique la chaîne partagée sans désigner automatiquement une carte.

Correction autorisée

Corriger piles, programmation ou verrouillage documentés ; adressage, faisceau, bus, carte, alimentation et protection exigent diagnostic qualifié avant remplacement.

Contrôle final

Répéter plusieurs transitions, vérifier affichage, réponse réelle, mémorisation autorisée, absence de code et stabilité pendant la durée définie par le dossier.

Arrêt et transmission

Maintenir à l'arrêt pour odeur électrique, coffret humide, déclenchement, câble endommagé, code de sécurité ou intermittence non reproductible en sécurité.

Guidage Élève

Observer depuis un accès sûr, conserver les alarmes et transmettre sans ouvrir le plafond, le coffret ou le circuit.

Dossier guidé P4

Le dossier conserve symptôme, normal attendu, causes encore ouvertes, contrôle discriminant, résultat, correction limitée, réception comparable et réserve. Une preuve absente reste une réserve, jamais une pièce déclarée coupable.

P5 — Les condensats débordent ou tachent le plafond

Symptôme

Une tache apparaît près de l'unité ou d'une gaine, le flotteur arrête le froid, la pompe tourne anormalement ou l'eau atteint une bouche.

Fonctionnement normal attendu

Le bac reçoit les condensats ; pente, siphon, pompe et flotteur éventuels conduisent l'eau au rejet, tandis que l'isolation empêche la condensation externe.

Causes concurrentes

Bac, pompe, flotteur, tuyau pincé, pente, siphon, bouchon, rejet commun, isolation de gaine ou tube, fuite d'air, givre ou humidité élevée.

Outils et documents

Manuel d'installation, plan du drain et des gaines, inspection depuis accès sûr, historique météo, code, point de rejet, photos datées et test autorisé.

Sécurité et limites

Protéger personnes et biens, isoler selon procédure, ne pas forcer la pompe, shunter le flotteur, souffler avec un moyen improvisé ni travailler au plafond sans moyen adapté.

Ordre des contrôles

Sécuriser la zone, identifier le chemin complet, distinguer condensation externe et débordement, contrôler les éléments accessibles, puis observer un cycle autorisé.

Résultats et interprétation si/alors

Un reflux au rejet indique l'aval ; niveau haut avec aval libre oriente vers pompe, flotteur ou bac ; une tache sans débordement peut venir de l'isolation ou d'un autre réseau.

Correction autorisée

Nettoyer seulement les accès prévus et rétablir un tuyau extérieur accessible selon le manuel ; pompe, flotteur, bac interne ou plafond exigent intervention qualifiée.

Contrôle final

Vérifier absence de goutte et de tache évolutive, évacuation régulière, arrêt normal de pompe, disparition du code et fonctionnement thermique stable.

Arrêt et transmission

Arrêter pour eau près de l'électricité, plafond fragilisé, fuite interne, évacuation inconnue, odeur, accès dangereux ou retour rapide du niveau haut.

Guidage Élève

Observer depuis un accès sûr, conserver les alarmes et transmettre sans ouvrir le plafond, le coffret ou le circuit.

Dossier guidé P5

Le dossier conserve symptôme, normal attendu, causes encore ouvertes, contrôle discriminant, résultat, correction limitée, réception comparable et réserve. Une preuve absente reste une réserve, jamais une pièce déclarée coupable.

P6 — La batterie givre ou la protection de débit revient

Symptôme

Le débit baisse, de la glace est visible, l'unité alterne ventilation et arrêt, goutte après fonte ou affiche une température incohérente.

Fonctionnement normal attendu

La batterie reçoit un débit suffisant et une alimentation frigorifique régulée ; la sonde et la commande empêchent un gel durable sans dégivrage forcé.

Causes concurrentes

Filtre ou reprise obstrués, registres fermés, réseau trop résistant, ventilateur, batterie sale, ambiance hors plage, sonde, détente ou circuit frigorifique.

Outils et documents

Manuel, ambiance, mode, vitesse, filtre accessible, comparaison des côtés, chronologie, code, observation sans démontage et état des autres unités du groupe.

Sécurité et limites

Aucun outil, eau chaude, flamme, chauffage improvisé ou shunt pour retirer la glace ; protéger l'eau de fonte et ne pas ouvrir le circuit.

Ordre des contrôles

Arrêter selon le manuel, laisser fondre naturellement, contrôler débit externe et conditions, puis reprendre seulement dans la plage et la procédure autorisées.

Résultats et interprétation si/alors

Absence de retour après correction du débit soutient une cause externe ; retour rapide impose de séparer ventilation, sonde, détente et circuit par mesures habilitées.

Correction autorisée

Nettoyer filtre et grilles et rétablir les conditions d'usage autorisées ; batterie interne, moteur, sonde, détente et fluide exigent preuve et qualification.

Contrôle final

Observer un cycle assez long : débit, absence de glace, drainage, effet thermique et alarmes, avec comparaison des unités si le groupe est partagé.

Arrêt et transmission

Transmettre pour glace rapide ou persistante, eau électrique, bruit mécanique, fuite suspecte, plafond humide ou nécessité d'ouvrir le circuit.

Guidage Élève

Observer depuis un accès sûr, conserver les alarmes et transmettre sans ouvrir le plafond, le coffret ou le circuit.

Dossier guidé P6

Le dossier conserve symptôme, normal attendu, causes encore ouvertes, contrôle discriminant, résultat, correction limitée, réception comparable et réserve. Une preuve absente reste une réserve, jamais une pièce déclarée coupable.

P7 — Bruit, vibration, sifflement ou odeur apparaît

Symptôme

Le réseau siffle, une gaine claque, l'unité vibre, une bouche transmet un bruit ou une odeur apparaît selon le ventilateur, un clapet ou la pompe.

Fonctionnement normal attendu

Unité, suspentes, ventilateur, plénums, gaines, registres, diffuseurs, pompe et tuyauteries restent stables, sans vitesse excessive ni vibration croissante.

Causes concurrentes

Filtre, bouche, registre, gaine flexible, fuite d'air, plénum, ventilateur, moteur, pompe, suspente, dilatation, isolant, condensats, poussière ou câblage.

Outils et documents

Chronologie, mode et vitesse, vidéo à distance, localisation sans exposition volontaire, inspection extérieure depuis accès sûr, historique d'eau et manuel.

Sécurité et limites

Ne pas respirer volontairement une odeur, maintenir une gaine, bloquer un ventilateur, resserrer sous énergie ou accéder au faux plafond sans sécurité et autorisation.

Ordre des contrôles

Arrêter si danger, déterminer si le phénomène suit ventilation, volet, pompe ou groupe, retirer seulement un contact externe autorisé, puis comparer les phases.

Résultats et interprétation si/alors

Un sifflement lié à la vitesse favorise restriction ou fuite ; un bruit lié au niveau d'eau favorise pompe ou drain ; odeur électrique ou vibration structurelle impose contrôle qualifié.

Correction autorisée

Nettoyer le filtre et dégager les objets selon le manuel ; unité interne, suspente, ventilateur, gaine, pompe, isolation et câblage nécessitent preuve et consignation.

Contrôle final

Vérifier plusieurs transitions, absence d'odeur, trace évolutive, vibration, contact et échauffement, avec débit, drainage et confort stables.

Arrêt et transmission

Maintenir à l'arrêt pour fumée, odeur électrique ou de fluide, choc, vibration croissante, plafond dégradé, eau interne ou accès non sécurisé.

Guidage Élève

Observer depuis un accès sûr, conserver les alarmes et transmettre sans ouvrir le plafond, le coffret ou le circuit.

Dossier guidé P7

Le dossier conserve symptôme, normal attendu, causes encore ouvertes, contrôle discriminant, résultat, correction limitée, réception comparable et réserve. Une preuve absente reste une réserve, jamais une pièce déclarée coupable.

P8 — Le chauffage, le dégivrage ou le zonage est incohérent

Symptôme

En mode chauffage, l'air tarde, devient tiède, s'arrête pendant le dégivrage, repart mal, ou la zone ne correspond pas à la sonde ou à la commande.

Fonctionnement normal attendu

La demande chauffage respecte temporisations, prévention d'air froid et dégivrage extérieur ; capteurs et commande rétablissent ensuite un soufflage cohérent sans alarme.

Causes concurrentes

Mode, consigne, verrouillage, dégivrage normal, filtre, sonde de reprise ou de zone, registre motorisé, groupe extérieur, protection ou circuit frigorifique.

Outils et documents

Manuel du système, température et heure, mode, consigne, état extérieur observable en sécurité, codes, durée des phases, unités témoins et historique météo.

Sécurité et limites

Ne pas forcer le chauffage, empêcher le dégivrage, retirer la glace extérieure, shunter une sonde ou intervenir sur ventilateur, coffret ou circuit en service.

Ordre des contrôles

Confirmer mode et architecture, distinguer temporisation et dégivrage d'un défaut, comparer les unités, conserver les codes, puis suivre retour au chauffage.

Résultats et interprétation si/alors

Un arrêt bref documenté avec reprise correcte peut être normal ; absence de reprise, code ou défaut commun exige l'analyse du groupe sans condamner une sonde par supposition.

Correction autorisée

Corriger uniquement mode, consigne, filtre et obstacles autorisés ; capteur, commande centralisée, groupe extérieur et circuit exigent mesures et qualification.

Contrôle final

Recevoir un cycle incluant si possible une transition comparable : soufflage, confort, registres, bruit, condensats extérieurs, alarmes et stabilité des zones.

Arrêt et transmission

Arrêter ou transmettre si givre dangereux, bruit extérieur violent, protection, odeur, absence persistante de reprise ou conditions d'accès non sûres.

Guidage Élève

Observer depuis un accès sûr, conserver les alarmes et transmettre sans ouvrir le plafond, le coffret ou le circuit.

Dossier guidé P8

Le dossier conserve symptôme, normal attendu, causes encore ouvertes, contrôle discriminant, résultat, correction limitée, réception comparable et réserve. Une preuve absente reste une réserve, jamais une pièce déclarée coupable.

17. Entretien accessible et fiche de transmission

L'Élève se limite au filtre, à la grille et à la commande déclarés accessibles par le manuel, depuis un moyen d'accès sûr et appareil isolé si demandé. La fiche indique zone, modèles, mode, symptôme, normal, code, air, eau, bruit, action autorisée, résultat et réserve.

18. Exercices, évaluation /32 et corrigé

Huit situations valent quatre points : symptôme, normal, causes, ordre, sécurité, résultat, correction et réception. Le corrigé refuse une pièce coupable sans preuve et maintient l'arrêt lorsque le risque n'est pas maîtrisé.

19. Glossaire, sources et contrôle final

Intermittence : défaut lié à certaines phases. Topologie : liens entre unités et groupe. Réserve : limite à lever avant conclusion.

Sources primaires

• Daikin — FDXM-F3 unité gainable moyenne pression
• Daikin — FDQ-B unité gainable haute pression
• Mitsubishi Electric — PEFY-NMH unité gainable haute pression
• LG — unité gainable dissimulée
• Carrier — 40VMH unité gainable haute pression
• INRS — prévention du risque électrique
• INRS — prévention lors des opérations de maintenance

Contrôle final Élève

• J'explique organes, air, eau et séquence.
• Je traite huit pannes avec dix repères.
• Je distingue local et commun.
• Je protège personnes et locaux.
• Je n'invente ni valeur ni pièce.
