1. Objectifs et fonctionnement

Un moteur transforme l'énergie électrique en énergie mécanique. Les moteurs monophasés et triphasés ont des commandes différentes. La plaque précise notamment alimentation, puissance utile, vitesse et couplage selon modèle.

À la fin du cours : identifier les organes, comprendre les grandeurs de base, observer un défaut et préparer un signalement utile.

Un moteur convertit l'énergie électrique en énergie mécanique ; commande, puissance, couple, rotation et charge doivent être distingués.

2. Architecture et caractéristiques

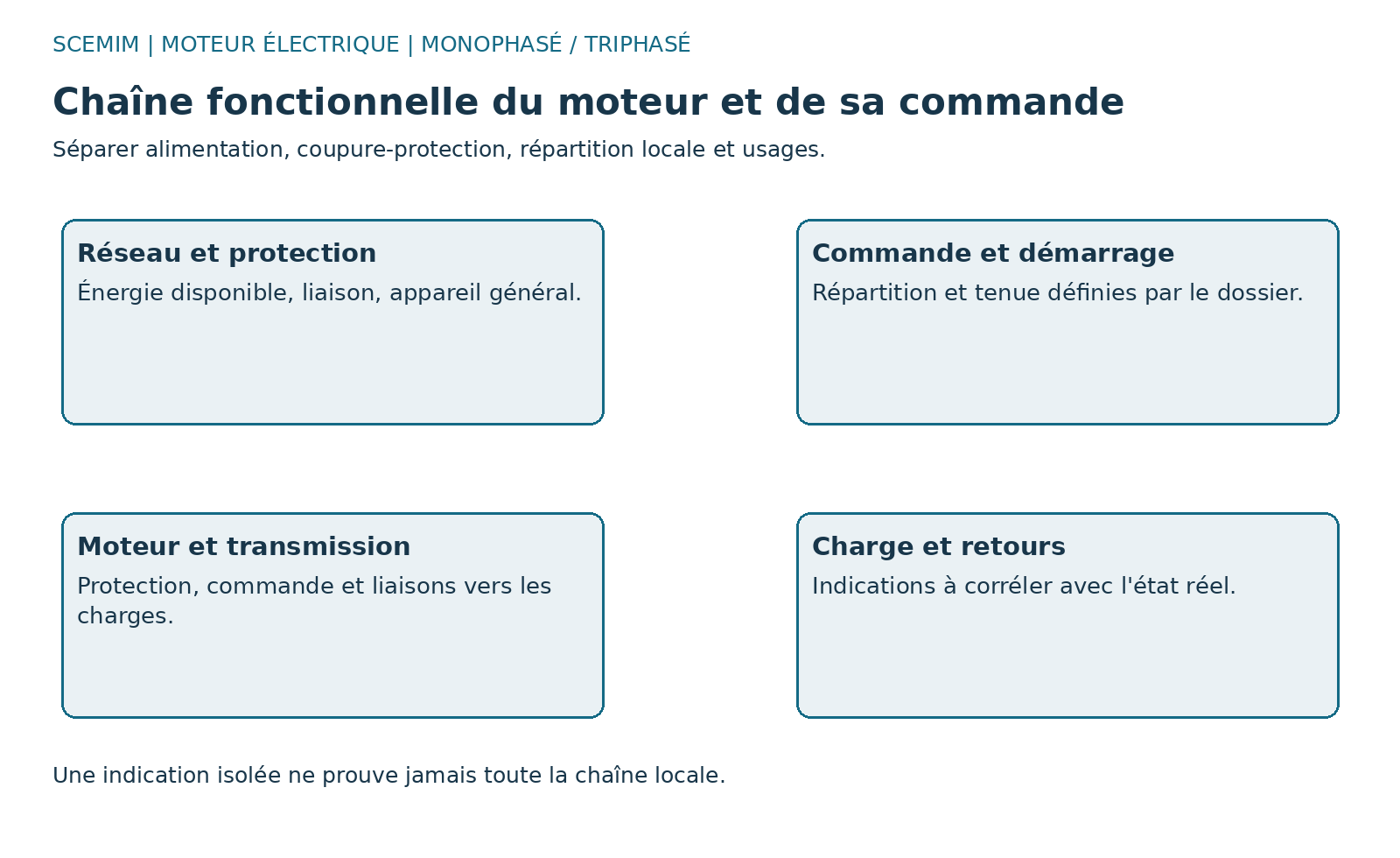

Schéma fonctionnel simplifié : il indique les principales fonctions et ne constitue ni un plan de câblage ni un plan de montage.

• Puissance, tension et couplage de plaque
• Vitesse, service et classe de protection
• Charge entraînée et mode de démarrage

Relever ces caractéristiques sur la documentation exacte. Sans plaque lisible, rechercher une identité fiable et la documentation exacte ; laisser inconnue toute caractéristique non établie. Une référence non disponible doit être marquée « à confirmer » ; aucune valeur ne doit être inventée.

La plaque, le schéma et la charge réelle priment sur les habitudes de couplage, de protection ou de remplacement.

Schéma de principe : la plaque, le réseau réel, la commande approuvée, l’analyse de risques, les consignes du site et les notices exactes priment.

3. Point technique essentiel

La charge mécanique influence courant et échauffement. Un moteur chaud peut subir ventilation insuffisante, surcharge ou alimentation inadéquate. Ne pas sélectionner un couplage à partir de la seule tension du réseau sans la plaque.

Distinguer puissance électrique absorbée et puissance mécanique utile : la puissance de plaque ne fournit pas seule le courant réel, la chaleur ou le rendement. Architecture monophasée/triphasée, asynchrone ou autre, entraînement direct/variateur et auxiliaire éventuel doivent être identifiés. Ni condensateur, ni étoile-triangle, ni protection ou mode de reprise ne sont universels.

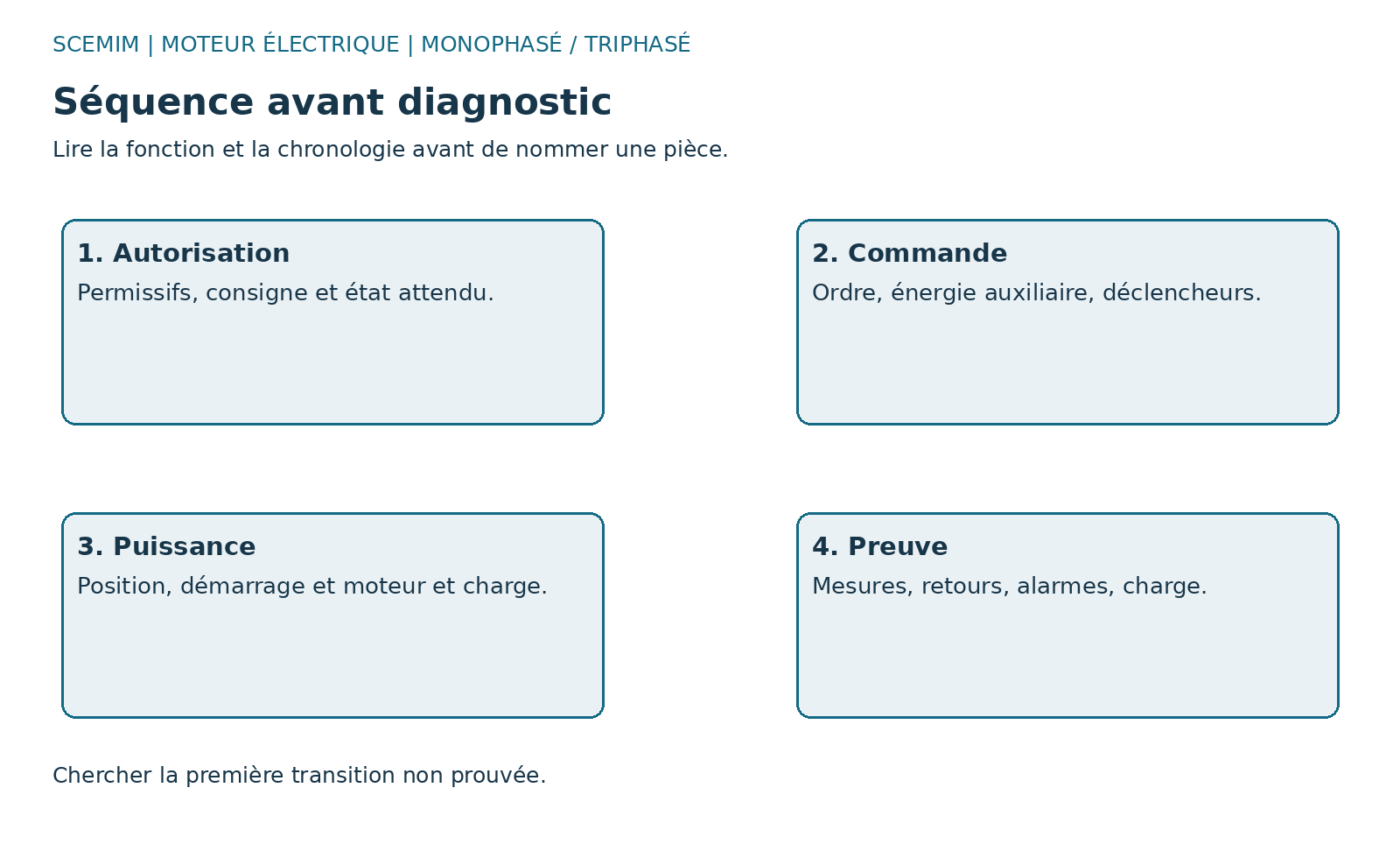

La séquence utile relie demande, autorisations, démarrage, accélération, régime, arrêt et état du procédé sur une base de temps commune.

Schéma de principe : la plaque, le réseau réel, la commande approuvée, l’analyse de risques, les consignes du site et les notices exactes priment.

4. Lire les mesures électriques

Tension, courant, puissance et énergie répondent à des questions différentes. Une tension présente ne prouve pas la capacité de l'alimentation à supporter une charge. Une sortie commandée ne prouve pas l'action mécanique. Une mesure doit être associée au schéma, au point, à l'état du cycle et à l'instrument approprié.

Dans le modèle monophasé résistif, P = U × I avec U et I efficaces au même point et état. En triphasé équilibré sinusoïdal, P = √3 × U × I × cosφ, avec U entre phases et I de ligne efficaces. Le facteur global P/S ne se réduit pas nécessairement au cos phi de déphasage fondamental en régime déformé. Les convertisseurs, harmoniques et déséquilibres peuvent nécessiter une mesure adaptée plutôt que l'application directe de ce modèle.

Une puissance active absorbée réellement constante de 2 kW pendant 3 heures transfère 6 kWh = 21,6 MJ à la frontière électrique définie, hors autres phases et auxiliaires non inclus. Ni puissance nominale seule, ni énergie mécanique utile, ni énergie réactive, ni pertes ou rendement mesurés n'en découlent. Cela ne définit ni le calibre d'une protection ni une section de câble : courant de démarrage, pose, température, longueur et coordination interviennent. Les mesures sur une installation électrique relèvent des personnes compétentes et autorisées, selon la méthode et les protections prévues.

Mesures sous tension, essais de rotation, réglages de protection et interventions mécaniques exigent compétence, autorisation et procédure adaptées.

Schéma de principe : la plaque, le réseau réel, la commande approuvée, l’analyse de risques, les consignes du site et les notices exactes priment.

5. Exemple d'application commenté

Modèle fictif d'un moteur asynchrone en régime moteur : fréquence électrique réellement appliquée f = 50 Hz et nombre total de pôles p = 4. La vitesse du champ est n_s = 120 f/p = 1 500 tr/min. À ce même état, vitesse du rotor supposée n = 1 440 tr/min : écart n_s - n = 60 tr/min et glissement s = (n_s - n)/n_s = 0,04 = 4 %, sans dimension. Ce glissement n'est pas un rendement ; aucune panne, charge, puissance, vitesse de sortie d'un réducteur ou limite admissible n'est déduite.

L'exemple est exclusivement documentaire : aucun branchement, essai de rotation ni mesure sur une installation réelle n'est demandé. Les valeurs numériques sont pédagogiques ; elles ne sont pas des seuils de réglage, de sécurité ou de conformité.

Humidité, poussière, odeur, bruit, coloration ou déformation sont des signaux d'arrêt et d'escalade, jamais des invitations à ouvrir.

6. Symptômes et raisonnement

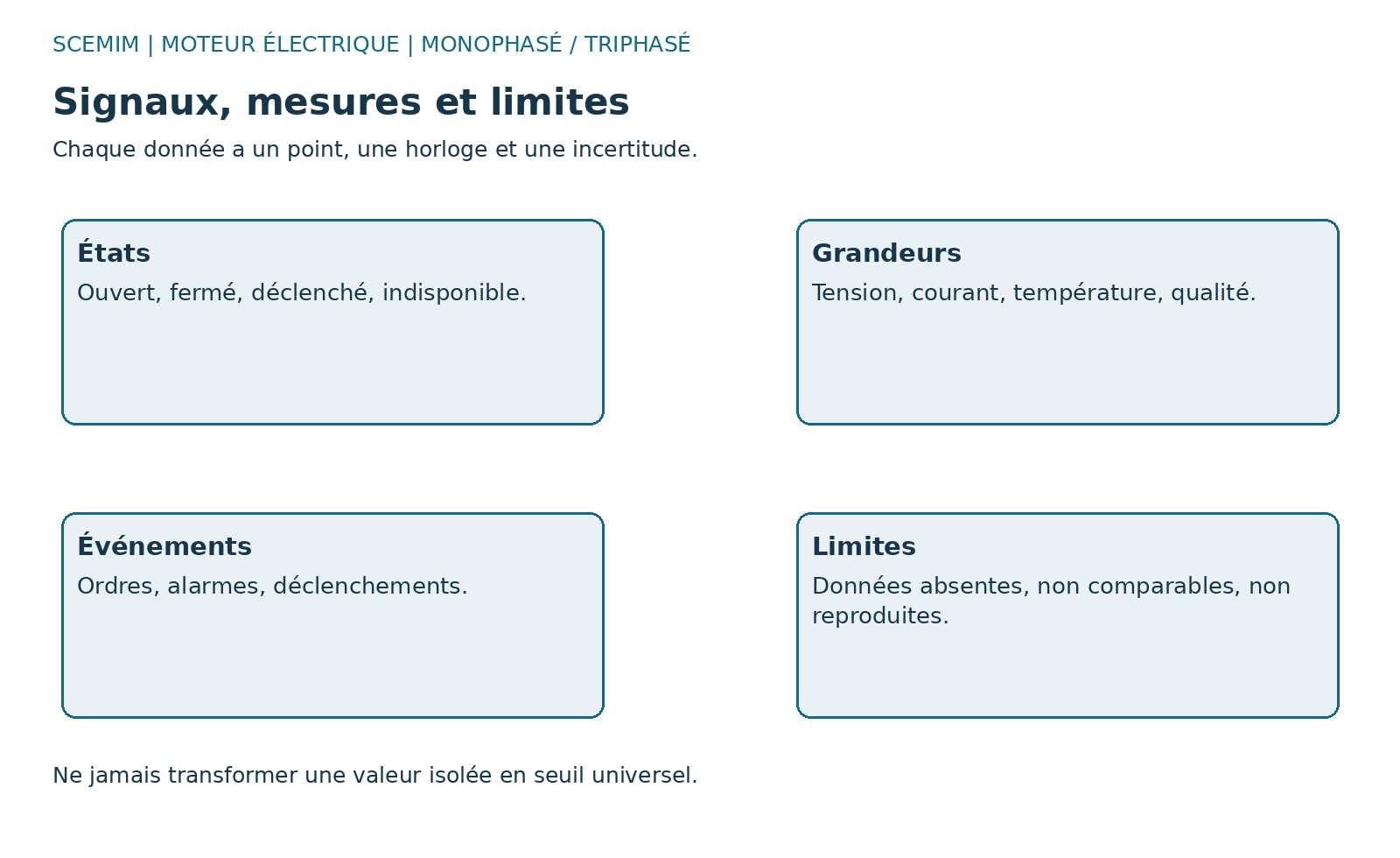

Le tableau propose des directions, pas des diagnostics certains. Noter quand le défaut apparaît, quels éléments sont affectés et ce qui a changé. Comparer un état correct et un état dégradé. Un même symptôme peut venir de plusieurs causes ; un contrôle est utile s'il aide réellement à les départager.

Toute métrologie doit documenter point, unité, étendue, précision, cadence, horodatage, charge et condition de comparaison.

Schéma de principe : la plaque, le réseau réel, la commande approuvée, l’analyse de risques, les consignes du site et les notices exactes priment.

7. Étude de cas

Situation : Le courant augmente après une intervention mécanique.

Avant de lire la correction, rédiger le constat, une hypothèse, un contrôle permettant de la vérifier et une condition d'arrêt de l'essai.

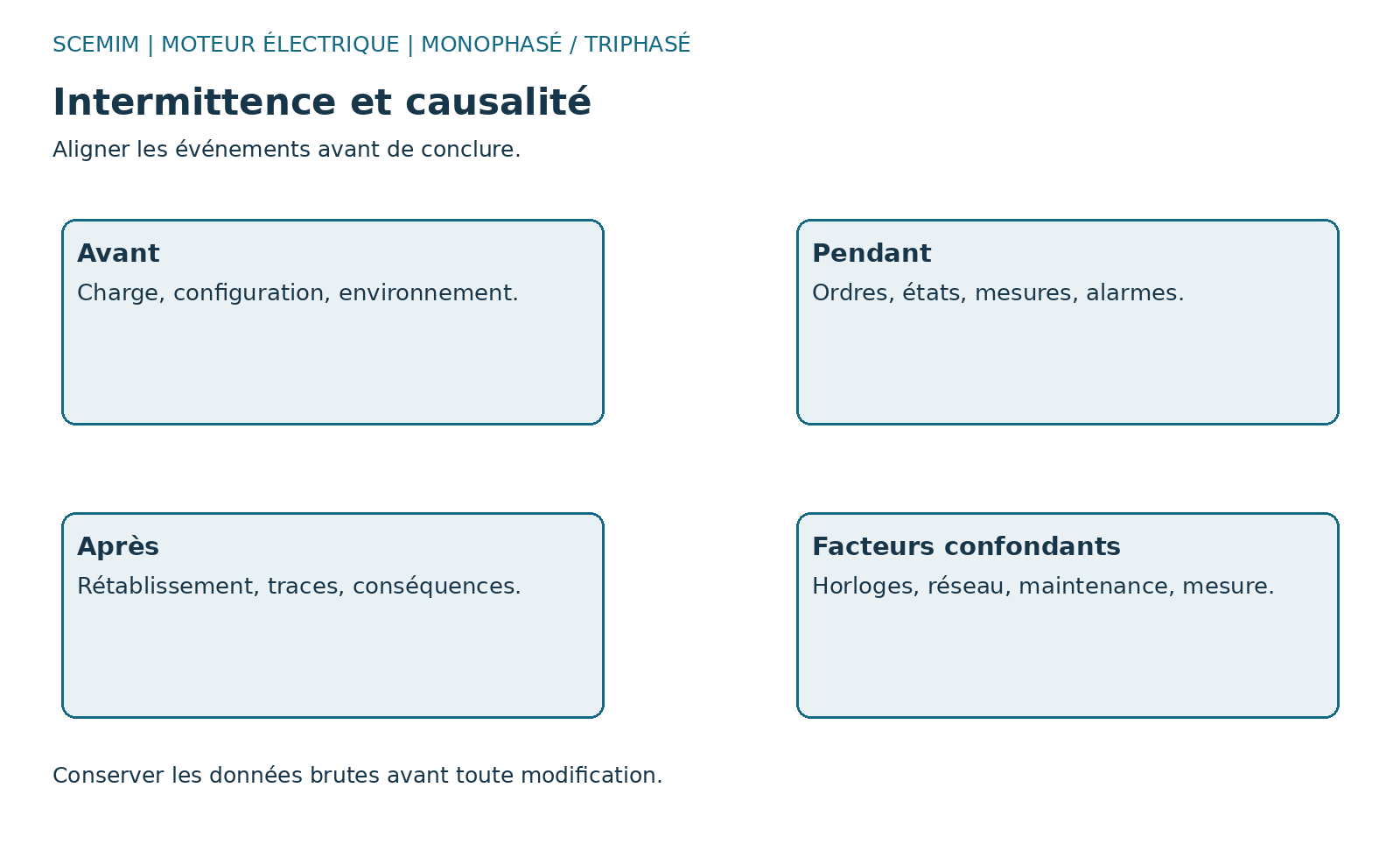

Un événement intermittent se traite par corrélation des journaux et conservation des données avant toute modification.

8. Entretien et préparation

Maintenir les aérations et contrôler les vibrations ; lubrifier seulement selon les prescriptions du moteur.

Identifier toutes les sources, y compris sources normales et de secours, auxiliaires, énergie stockée et entraînement par la charge. Appliquer la consignation et la vérification des énergies dangereuses suivant la procédure du matériel. Une lampe éteinte ou une commande arrêtée ne démontre pas l'absence de tension. Ne jamais shunter une sécurité, retirer une terre ou surcalibrer une protection pour maintenir la marche.

Planifier l'entretien selon l'environnement, la fréquence d'usage et les indications du fabricant. Un intervalle fixe copié d'une autre installation n'est pas automatiquement adapté. Prévoir pièces compatibles, accès, remise en service et informations à transmettre à l'exploitant.

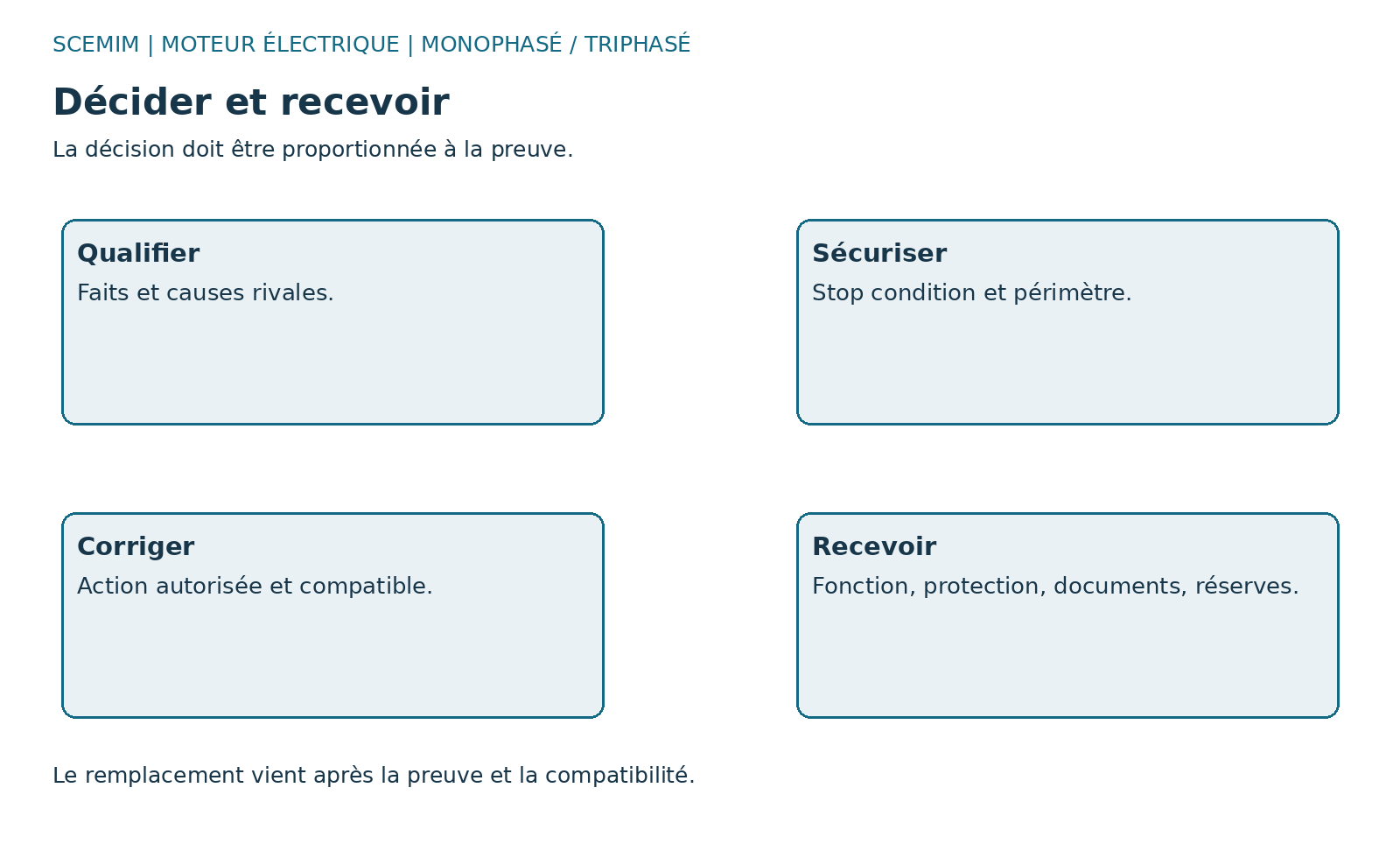

Une hypothèse devient cause seulement si une preuve discriminante la soutient et si les causes rivales pertinentes sont suffisamment écartées.

Un arrêt, une commande coupée ou un écran éteint ne prouvent ni isolement de toutes les sources, ni immobilité durable, ni absence de chaleur ou d'énergie stockée. Des condensateurs éventuels et la charge entraînée doivent être considérés selon le dossier exact ; aucune décharge, rotation manuelle, permutation, mesure sous tension ou réarmement réel n'est demandé.

9. Études documentaires pour les élèves

Étude d'un dossier antérieur simulé : aucune mesure, connexion, ouverture, lubrification, décharge de condensateur, réglage, essai de rotation ou mise en mouvement réelle n'est demandée. Les étapes suivantes portent uniquement sur les documents fournis.

Atelier de repérage : sur un schéma fourni par le formateur, identifier les éléments décrits dans les chapitres 1 à 3. Tracer le trajet de l'énergie électrique puis mécanique, puis distinguer commande et action. Nommer les informations manquantes sans inventer de référence.

Atelier de mesure : reprendre l'exemple du chapitre 5, noter les unités et refaire le raisonnement. Expliquer quelle hypothèse permet le calcul et quelle conclusion il ne permet pas. L'atelier se limite aux documents et calculs fournis ; aucune manipulation de moteur réel n'est demandée.

Atelier de signalement : choisir un symptôme du tableau. Rédiger un message avec lieu, équipement, heure, état observé, usage et alarme éventuelle. Séparer clairement « constat » et « hypothèse ». Le formateur vérifie qu'aucune intervention dangereuse n'est suggérée.

Restitution : expliquer oralement le fonctionnement à partir du schéma, puis décrire le cas du chapitre 7. La réussite suppose de reconnaître ses limites et de savoir à quel professionnel transmettre le dossier.

La réception reproduit la fonction attendue dans des conditions représentatives et documente explicitement toute condition non reproduite.

Schéma de principe : la plaque, le réseau réel, la commande approuvée, l’analyse de risques, les consignes du site et les notices exactes priment.

10. Autoévaluation formative des fondations

1. Expliquer en trois phrases la fonction de cet équipement ou de ces travaux.
2. Nommer trois caractéristiques à relever et dire à quoi elles servent.
3. Reprendre le calcul ou le raisonnement du chapitre 5 avec ses unités.
4. Décrire le cas du chapitre 7 sans transformer une hypothèse en certitude.
5. Citer deux limites d'intervention et les informations à transmettre.
6. Expliquer pourquoi une amélioration temporaire ne prouve pas toujours la réparation.

Les questions de cette section sont une autoévaluation formative non notée. La seule évaluation chiffrée de cette version porte sur les huit dossiers P1-P8, sur 32 points.

Le score mesure une compréhension documentaire ; il ne confère aucune habilitation ni autorisation d'accès ou de manœuvre.

11. Fiche de suivi de formation et d'intervention

Le formateur valide les acquis sur un cas nouveau et un support adapté. Cette lecture ne constitue pas une habilitation ni une autorisation d'intervenir. La durée et le niveau de pratique doivent être ajustés aux prérequis de l'apprenant.

La fiche de travail sépare systématiquement faits, hypothèses, preuves, limites, décision et réserves.

12. Documentation à utiliser

Support original SCEMIM - cours relu sur documentation. Les exemples et cas sont fictifs. Avant application, réunir la notice exacte, le schéma et les critères du site. Les ressources générales ne remplacent pas ces documents.

Fiche publique de cet équipement ou de ces travaux

INRS — principes de prévention du risque électrique : ressource pédagogique française ; vérifier séparément les exigences applicables au site à Madagascar.

Toute intervention réelle dépend de l'analyse de risques, des règles locales, de l'habilitation et des notices exactes.

Évaluation - huit situations, /32

Reprendre les données du dossier correspondant et répondre aux quatre demandes numérotées. Chaque critère du corrigé vaut exactement 1 point : 8 × 4 = 32 points. Une réponse absente, inexacte ou insuffisante vaut 0 ; pas de demi-point ni de point négatif. Une formulation équivalente exacte et argumentée est acceptée. Le score ne constitue pas une autorisation d’intervention.

P1 - Moteur arrêté malgré une demande affichée - 4 points

1) Dire ce que les données prouvent. 2) Donner deux causes rivales. 3) Citer l'action interdite. 4) Décrire les éléments de réception.

P2 - Moteur monophasé bourdonne sans prendre sa vitesse - 4 points

1) Dire ce que les données prouvent. 2) Donner deux causes rivales. 3) Citer l'action interdite. 4) Décrire les éléments de réception.

P3 - Ouverture rapportée deux secondes après l'ordre - 4 points

1) Dire ce que les données prouvent. 2) Donner deux causes rivales. 3) Citer l'action interdite. 4) Décrire les éléments de réception.

P4 - Chaleur du carter rapportée après quarante minutes - 4 points

1) Dire ce que les données prouvent. 2) Donner deux causes rivales. 3) Citer l'action interdite. 4) Décrire les éléments de réception.

P5 - Vibration ou bruit apparu après une intervention mécanique - 4 points

1) Dire ce que les données prouvent. 2) Donner deux causes rivales. 3) Citer l'action interdite. 4) Décrire les éléments de réception.

P6 - Sens de rotation ou couplage incohérent après câblage - 4 points

1) Dire ce que les données prouvent. 2) Donner deux causes rivales. 3) Citer l'action interdite. 4) Décrire les éléments de réception.

P7 - Arrêts intermittents puis redémarrages rapportés - 4 points

1) Dire ce que les données prouvent. 2) Donner deux causes rivales. 3) Citer l'action interdite. 4) Décrire les éléments de réception.

P8 - Remplacement du moteur à justifier - 4 points

1) Dire ce que les données prouvent. 2) Donner deux causes rivales. 3) Citer l'action interdite. 4) Décrire les éléments de réception.

Corrigés détaillés et allocation des points

Chaque item suivant vaut 1 point si le critère est satisfait. Additionner les huit notes /4. Toute proposition dangereuse exige une reprise pédagogique, quel que soit le total ; la note ne remplace ni une évaluation professionnelle sur site ni une habilitation.

P1 - Moteur arrêté malgré une demande affichée

1. 1 point. La demande affichée ne confirme ni commande physique ni alimentation du moteur.
2. 1 point. Autorisation absente et charge bloquée sont deux causes rivales.
3. 1 point. Refuser shunt, alimentation directe et démarrages répétés.
4. 1 point. Recevoir démarrage, sens, protections, vitesse et comportement de la charge.

P2 - Moteur monophasé bourdonne sans prendre sa vitesse

1. 1 point. Le dossier rapporte un bourdonnement et une ouverture par l'opérateur ; ni profil d'accélération mesuré, ni déclenchement automatique, ni pièce fautive ne sont établis.
2. 1 point. Circuit de démarrage et charge bloquée sont deux causes rivales.
3. 1 point. Refuser lancement manuel sous tension et valeur de condensateur inventée.
4. 1 point. Recevoir démarrage, accélération, protection, bruit et température.

P3 - Ouverture rapportée deux secondes après l'ordre

1. 1 point. Une ouverture est rapportée deux secondes après l'ordre ; elle ne localise pas à elle seule une phase réelle d'accélération ni une cause.
2. 1 point. Phase absente et charge excessive sont deux causes rivales.
3. 1 point. Refuser surcalibrage et réarmements répétés.
4. 1 point. Recevoir démarrage complet avec protection, accélération et charge prévues.

P4 - Chaleur du carter rapportée après quarante minutes

1. 1 point. La sensation rapportée constitue une alerte, sans température, limite ou stabilité thermique établie ; aucun contact n'est demandé.
2. 1 point. Surcharge et ventilation obstruée sont deux causes rivales.
3. 1 point. Refuser poursuite en présence de signes critiques et refroidissement improvisé.
4. 1 point. Recevoir température, ventilation, charge, courant et protections.

P5 - Vibration ou bruit apparu après une intervention mécanique

1. 1 point. La chronologie oriente sans condamner automatiquement le moteur.
2. 1 point. Désalignement et fixation desserrée sont deux causes rivales.
3. 1 point. Refuser toute approche ou réglage en mouvement.
4. 1 point. Recevoir stabilité, protecteurs, montage, vibration et charge.

P6 - Sens de rotation ou couplage incohérent après câblage

1. 1 point. Le sens est incohérent, mais le raccordement correct reste à établir par documents.
2. 1 point. Permutation de phases et repérage erroné sont deux causes rivales.
3. 1 point. Refuser modification sous tension et couplage par habitude.
4. 1 point. Recevoir plaque, schéma, couplage, sens, protections et procédé.

P7 - Arrêts intermittents puis redémarrages rapportés

1. 1 point. Le redémarrage ne prouve pas une réparation.
2. 1 point. Ventilation variable et surcharge cyclique sont deux causes rivales.
3. 1 point. Refuser pontage et réarmements en boucle.
4. 1 point. Recevoir fonctionnement prolongé sûr, température, charge, protections et réserves.

P8 - Remplacement du moteur à justifier

1. 1 point. Les arrêts peuvent venir d'éléments externes au moteur.
2. 1 point. Alimentation et charge mécanique sont deux causes rivales.
3. 1 point. Refuser équivalence par puissance seule et protection modifiée sans étude.
4. 1 point. Recevoir identité, montage, sens, protections, charge et documents.

Fiche de travail et restitution

Grille à recopier ou imprimer. Renseigner les faits du dossier, marquer « inconnu » pour chaque donnée absente et séparer hypothèse, preuve et réserve.

Auto-contrôle : ai-je distingué état physique, signal, variable, logique, sortie, puissance, action et retour ? Mes données partagent-elles le même périmètre et la même base de temps ? La décision est-elle proportionnée à la preuve ? La réception traite-t-elle la condition du défaut ?

Sources, provenance et statut

Relecture documentaire technique et pédagogique par IA le 17 octobre 2026 : deux textes complets, 12 fondations et huit dossiers par rôle, calculs et 64 critères. Cinq schémas conservés. Aucun moteur réel contrôlé ; human_validated=0.

Oriental Motor : passages du corps de page sur moteurs asynchrones et relation vitesse/fréquence/pôles/glissement consultés. Architectures et commandes propres aux produits décrits, sans consigne de câblage ou de réglage transposée.

ABB : seuls extraits indexés de la section 10, dépannage, page imprimée 19 de la notice basse tension Rev.G 07-2016, consultés. L'ouverture du PDF a échoué (403) ; le PDF et la notice entière ne sont pas présentés comme lus. Repères qualitatifs de causes rivales seulement, aucune action de dépannage reproduite.

Oriental Motor - Vitesse et glissement des moteurs asynchrones

ABB - Moteurs basse tension, notice Rev.G, section 10

INRS - Prévention du risque électrique

INRS : principes qualitatifs de prévention consultés ; référence française sans transposition en réglementation malgache. Notices et normes intégrales non lues. Plaque, références exactes, étude, analyse de risques et dossier approuvé du site priment.
