1. Objectifs et fonctionnement

Un groupe électrogène associe moteur thermique, alternateur, commande et protections. Sa capacité dépend de la nature et du démarrage des charges, ainsi que des conditions d'installation.

À la fin du parcours : identifier les organes, comprendre les grandeurs de base, observer un défaut et préparer un signalement utile.

Un groupe électrogène transforme l’énergie du carburant en énergie mécanique, puis électrique. Le moteur, l’alternateur et les auxiliaires n’ont pas la même fonction ; les protections surveillent des conditions qui peuvent interdire le départ ou provoquer l’arrêt.

Identifier avant tout diagnostic : groupe portatif ou installation fixe étudiée, modèle, carburant, catégorie de service, usage du départ et responsabilité du transfert. Ce parcours n’enseigne ni couplage en parallèle, ni raccordement de bâtiment, ni intervention en mouvement.

2. Architecture et caractéristiques

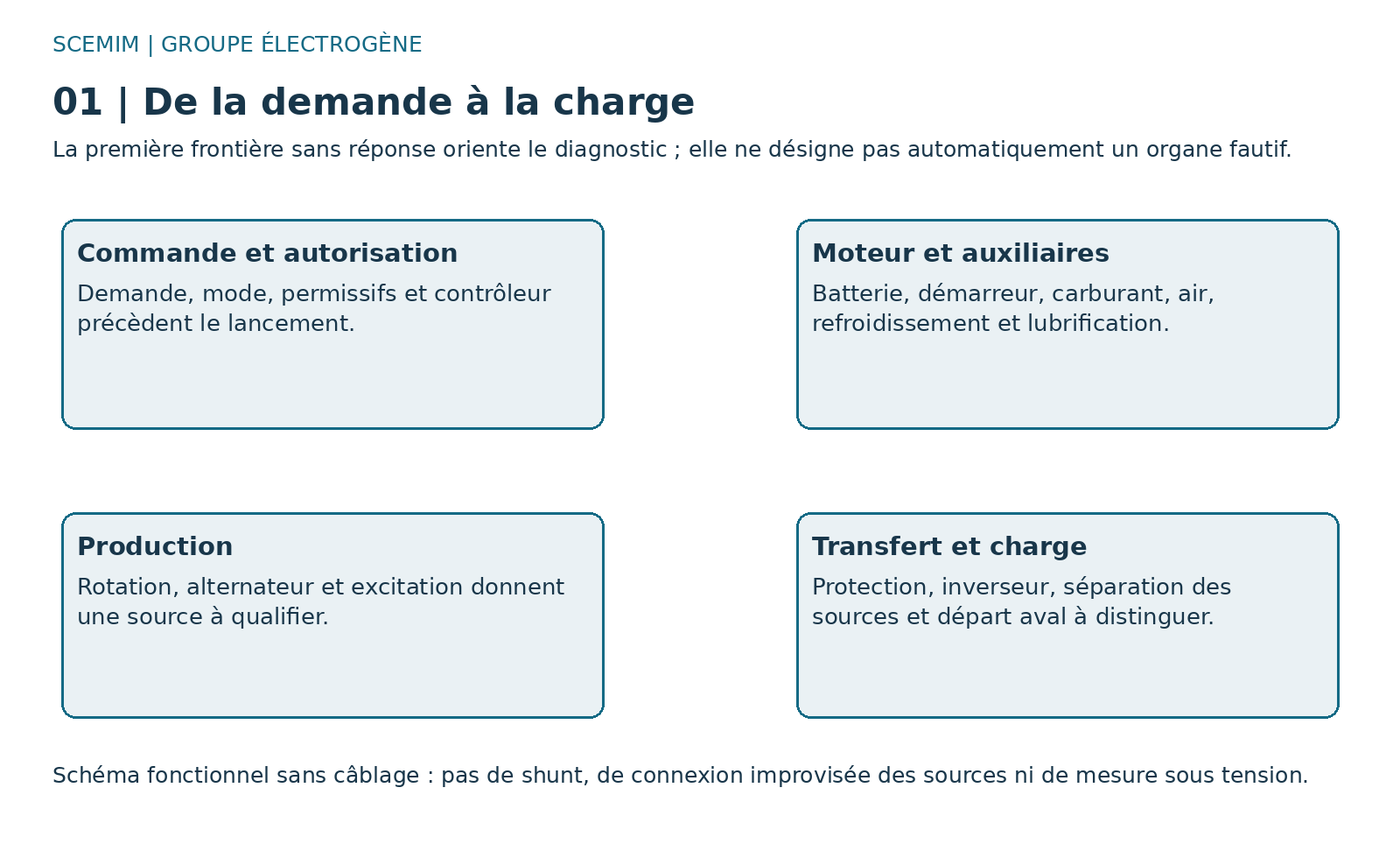

Schéma fonctionnel simplifié : il indique les principales fonctions et ne constitue ni un plan de câblage ni un plan de montage.

• Puissance continue et secours
• Carburant, refroidissement et échappement
• Tension, fréquence et démarrage automatique

Relever ces caractéristiques sur la documentation exacte. Pour des travaux sans plaque, utiliser plans, matériaux, dimensions et conditions d'usage. Une référence non disponible doit être marquée « à confirmer » ; aucune valeur ne doit être inventée.

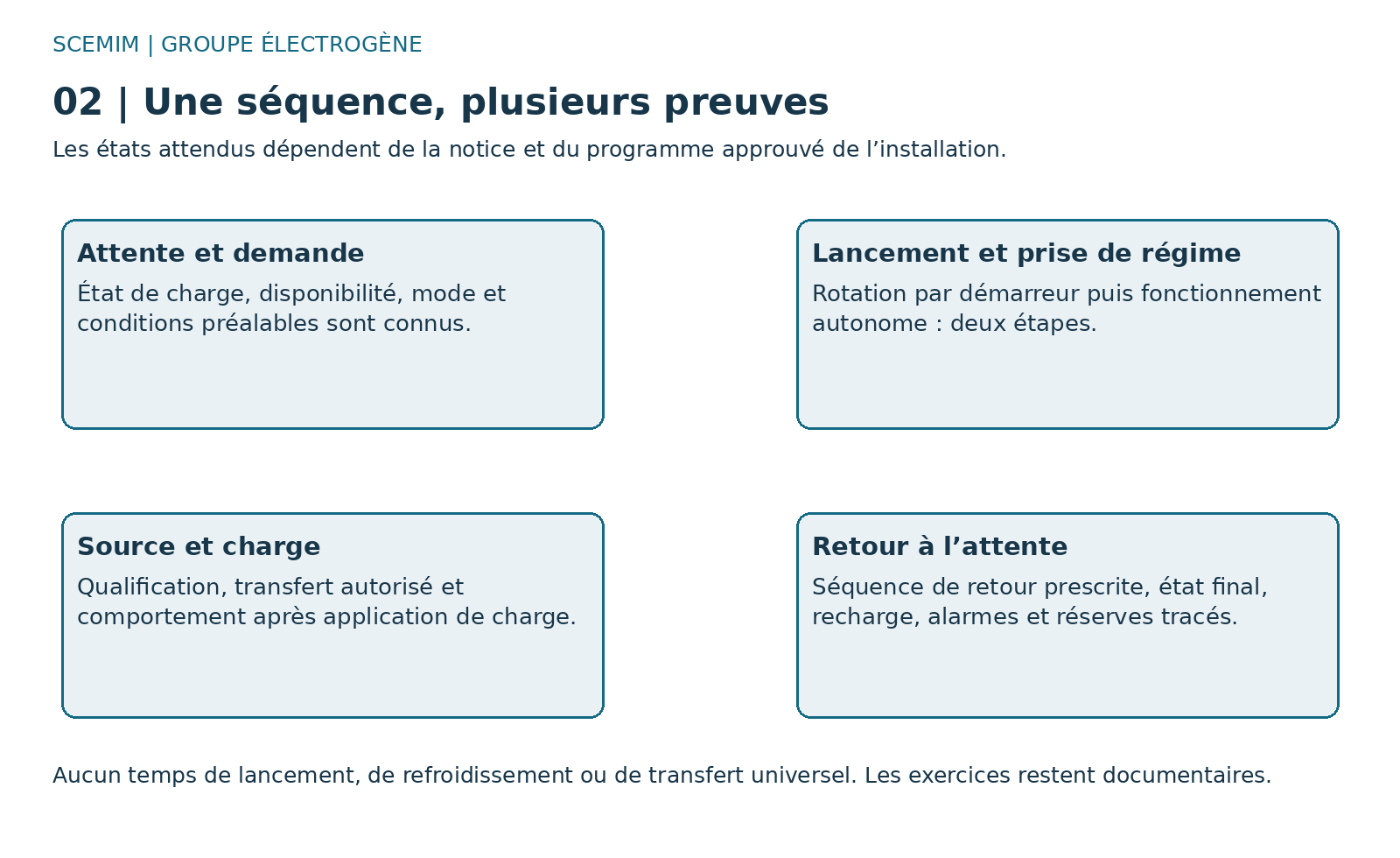

Repérer successivement demande, autorisations, lancement, acquisition du régime, qualification de la source et transfert vers la charge. Un moteur en marche ne prouve pas une tension acceptable ; une source déclarée disponible ne prouve pas la connexion du départ.

Séparer énergie de lancement et énergie produite : la batterie et ses liaisons peuvent rester dangereuses moteur arrêté. Ajouter les retours possibles par chargeur, réseau, inverseur ou autres sources. La mise en sécurité maîtrise aussi le départ automatique distant.

Schéma de principe : le système réel, l’implantation, l’analyse de risques, les consignes du site et les documents exacts priment.

3. Point technique essentiel

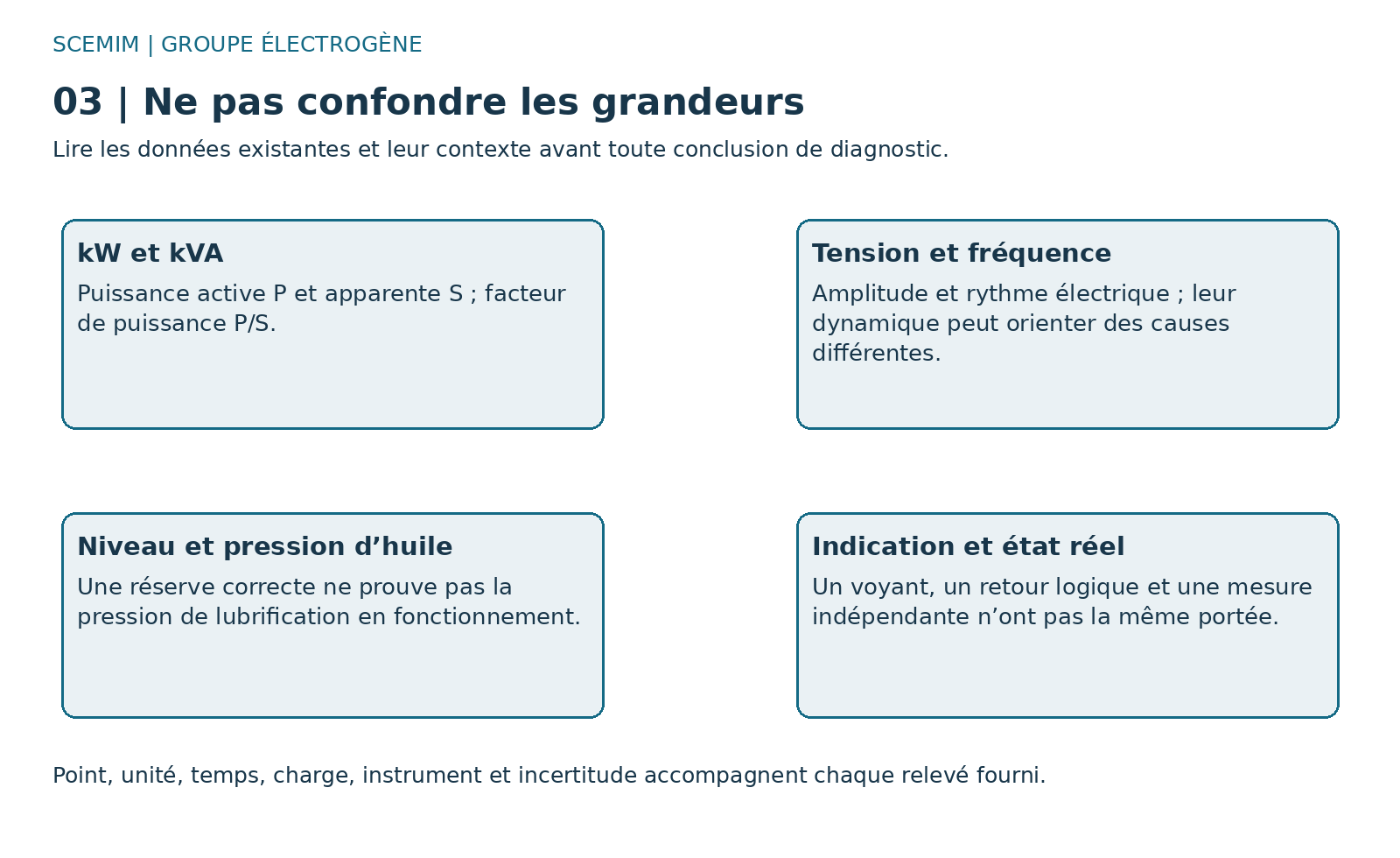

Distinguer kW et kVA, fonctionnement continu et autres catégories de puissance du fabricant. Les gaz d'échappement et le combustible imposent une implantation sûre ; ne pas utiliser dans un espace fermé non conçu pour cela.

La puissance active P exprime le travail électrique moyen ; la puissance apparente S caractérise la sollicitation combinée en tension et courant efficaces. Le facteur de puissance P/S ne se réduit au cosinus de déphasage que dans les conditions appropriées. Conserver les domaines de validité du modèle.

Les catégories de service, conditions ambiantes et déclassements sont propres au groupe et à son application. Une puissance de secours ne devient pas automatiquement une capacité de service permanent. Aucune valeur générique de charge minimale, d’altitude ou de réserve n’est retenue.

Schéma de principe : le système réel, l’implantation, l’analyse de risques, les consignes du site et les documents exacts priment.

4. Lire les mesures électriques

Tension, courant, puissance et énergie répondent à des questions différentes. Une tension présente ne prouve pas la capacité de l'alimentation à supporter une charge. Une sortie commandée ne prouve pas l'action mécanique. Une mesure doit être associée au schéma, au point, à l'état du cycle et à l'instrument approprié.

Pour une charge résistive monophasée dans un exercice, P = U × I. Pour un système sinusoïdal plus général, tenir compte du facteur de puissance ; pour une alimentation triphasée équilibrée, P = √3 × U × I × cosφ. Les convertisseurs, harmoniques et déséquilibres peuvent nécessiter une mesure adaptée plutôt que l'application directe de ce modèle.

Une puissance de 2 kW pendant 3 heures représente 6 kWh. Cela ne définit ni le calibre d'une protection ni une section de câble : courant de démarrage, pose, température, longueur et coordination interviennent. Les mesures sur une installation électrique relèvent des personnes compétentes et autorisées, selon la méthode et les protections prévues.

Dans cette version, les mesures sont fournies par des documents : aucune mesure sur conducteurs accessibles en service n’est demandée. Exiger origine, point, unités, charge, référence de l’instrument, exactitude, cadence et horodatage. Une moyenne affichée peut masquer un transitoire.

Pour un alternateur synchrone directement entraîné, la fréquence dépend du régime et du nombre de pôles. Cette relation ne s’applique pas directement à la sortie d’un groupe à conversion électronique. Identifier l’architecture avant d’utiliser une relation de vitesse.

Une température élevée, une pression basse et un défaut de communication ne se diagnostiquent pas avec la même preuve. Distinguer grandeur réelle, capteur, traitement et indication. Une protection active doit être considérée sérieusement tant que la cause n’est pas établie.

Schéma de principe : le système réel, l’implantation, l’analyse de risques, les consignes du site et les documents exacts priment.

5. Exemple d'application commenté

Une charge de 8 kW à facteur de puissance 0,8 représente 10 kVA. Le dimensionnement doit aussi tenir compte des appels de courant et de la capacité transitoire.

Avant d'utiliser cet exemple sur site, vérifier que les hypothèses correspondent au matériel réel. Les valeurs numériques sont pédagogiques ; elles ne sont pas des seuils de réglage, de sécurité ou de conformité.

Exemple établi : 8 kW / 0,8 = 10 kVA. Le calcul décrit la charge indiquée dans ce régime ; il ne fournit ni son appel de démarrage ni le groupe à commander. Une puissance moteur sur plaque peut aussi désigner une puissance mécanique : vérifier la définition.

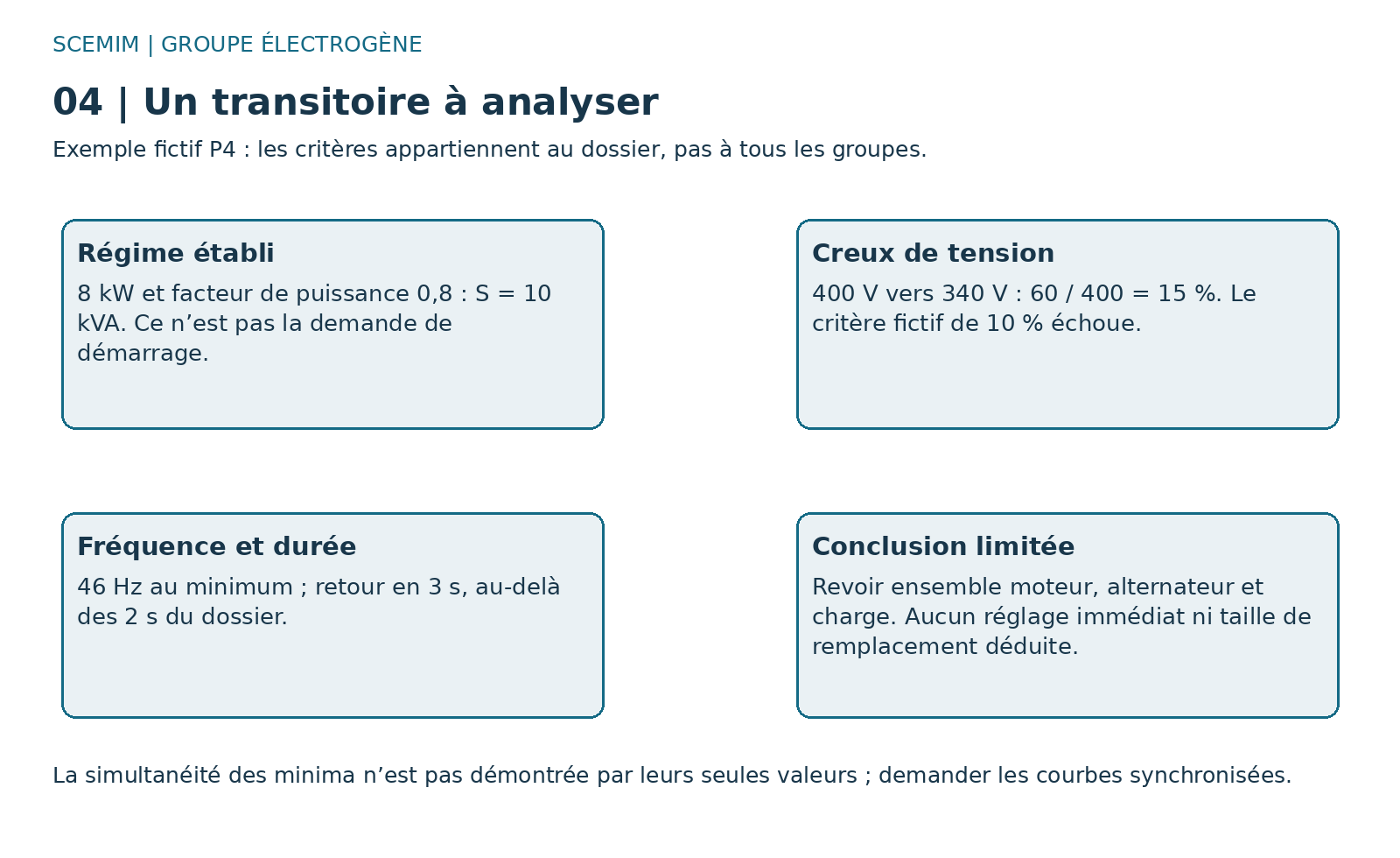

Dans P4, un passage de 400 à 340 V représente un creux de 15 %. Le retour en trois secondes est confronté au critère de deux secondes propre à l’exercice. Une chute de fréquence associée impose une analyse du groupe complet et de l’échelon de charge.

6. Symptômes et raisonnement

Le tableau propose des directions, pas des diagnostics certains. Noter quand le défaut apparaît, quels éléments sont affectés et ce qui a changé. Comparer un état correct et un état dégradé. Un même symptôme peut venir de plusieurs causes ; un contrôle est utile s'il aide réellement à les départager.

Localiser la première étape dont la preuve attendue manque : demande, autorisation, lancement, prise de régime, source, transfert, charge. Pour chaque hypothèse, choisir un document ou contrôle qualifié qui donne une réponse différente de l’hypothèse rivale.

Distinguer arrêt de protection et cause initiale. Le journal peut contenir des conséquences postérieures à l’arrêt ; l’ordre temporel et sa précision évitent d’inverser causalité et effet. Ne pas effacer les événements avant leur conservation.

Schéma de principe : le système réel, l’implantation, l’analyse de risques, les consignes du site et les documents exacts priment.

7. Étude de cas

Situation : La tension chute quand une pompe démarre.

Avant de lire la correction, rédiger le constat, une hypothèse, un contrôle permettant de la vérifier et une condition d'arrêt de l'essai.

Pour une pompe, comparer charge initiale, commande de départ, accélération et conditions hydrauliques. Une réception à vide ne représente pas un défaut au démarrage en charge. Les cas de ce support sont fictifs et ne fixent aucune tolérance générale.

L’Élève repère les étapes et calcule les valeurs demandées. Le Technicien examine aussi la cadence de mesure, les causes rivales et les conditions non représentées. Il ne transforme pas une corrélation de courbes en diagnostic d’un composant unique.

8. Entretien et préparation

Suivre la notice pour fluides, filtres et essais ; maintenir l’échappement et la ventilation. Ne jamais faire fonctionner un groupe dans un local fermé ou près des ouvertures occupées.

Identifier toutes les sources, y compris batteries, alimentation de secours, photovoltaïque et énergie résiduelle. Appliquer la consignation et la vérification des énergies dangereuses suivant la procédure du matériel. Une lampe éteinte ou une commande arrêtée ne démontre pas l'absence de tension. Ne jamais shunter une sécurité, retirer une terre ou surcalibrer une protection pour maintenir la marche.

Planifier l'entretien selon l'environnement, la fréquence d'usage et les indications du fabricant. Un intervalle fixe copié d'une autre installation n'est pas automatiquement adapté. Prévoir pièces compatibles, accès, remise en service et informations à transmettre à l'exploitant.

Un groupe portatif ne doit jamais fonctionner dans un espace intérieur ou partiellement fermé ; ouvrir une porte ou ajouter un ventilateur ne rend pas ce montage sûr. Une installation fixe en local technique constitue un projet distinct avec conception et validation adaptées, pas une exception permettant d’improviser.

Les risques comprennent échappement, surfaces chaudes, carburant, mouvement et énergie électrique. Ne pas ravitailler un groupe chaud ou en marche, ouvrir un circuit de refroidissement chaud, déposer une protection en mouvement ou rechercher une fuite d’injection avec la main.

Les procédures de consignation et de maintenance sont propres au site et au fabricant. Le cours ne prescrit aucun branchement, couplage de neutre, calibre, réglage de protection ou ordre de déconnexion de batterie. Ces opérations exigent personnel compétent et autorisation adaptée.

9. Travaux dirigés pour les élèves

Atelier de repérage : sur un schéma fourni par le formateur, identifier les éléments décrits dans les chapitres 1 à 3. Tracer le trajet de l'énergie ou du fluide, puis distinguer commande et action. Nommer les informations manquantes sans inventer de référence.

Atelier de mesure : reprendre l'exemple du chapitre 5, noter les unités et refaire le raisonnement. Expliquer quelle hypothèse permet le calcul et quelle conclusion il ne permet pas. Les manipulations se font uniquement sur un support pédagogique sécurisé et sous supervision.

Atelier de signalement : choisir un symptôme du tableau. Rédiger un message avec lieu, équipement, heure, état observé, usage et alarme éventuelle. Séparer clairement « constat » et « hypothèse ». Le formateur vérifie qu'aucune intervention dangereuse n'est suggérée.

Restitution : expliquer oralement le fonctionnement à partir du schéma, puis décrire le cas du chapitre 7. La réussite suppose de reconnaître ses limites et de savoir à quel professionnel transmettre le dossier.

Tous les exercices de cette version utilisent plans, rapports, courbes et journaux fictifs déjà fournis. Les pratiques réelles évoquées dans les fondations sont des objectifs distincts à organiser par le formateur sur un support adapté, après analyse et autorisation.

Élève : nommer l’organe, sa fonction et la preuve manquante. Technicien : poser deux hypothèses, définir un contrôle discriminant sûr et une réception représentative. Dans les deux rôles, écrire « inconnu » plutôt que fabriquer une donnée.

Schéma de principe : le système réel, l’implantation, l’analyse de risques, les consignes du site et les documents exacts priment.

10. Autoévaluation formative des fondations

1. Expliquer en trois phrases la fonction de cet équipement ou de ces travaux.
2. Nommer trois caractéristiques à relever et dire à quoi elles servent.
3. Reprendre le calcul ou le raisonnement du chapitre 5 avec ses unités.
4. Décrire le cas du chapitre 7 sans transformer une hypothèse en certitude.
5. Citer deux limites d'intervention et les informations à transmettre.
6. Expliquer pourquoi une amélioration temporaire ne prouve pas toujours la réparation.

11. Fiche de suivi de formation et d'intervention

Le formateur valide les acquis sur un cas nouveau et un support adapté. Cette lecture ne constitue pas une habilitation ni une autorisation d'intervenir. La durée et le niveau de pratique doivent être ajustés aux prérequis de l'apprenant.

Compléter la fiche par catégorie de service, caractéristiques moteur/alternateur, sources de lancement et de charge, mode de transfert, implantation et dernier état correct. Ajouter aux résultats les conditions initiales et finales, les réserves et la personne responsable de leur levée.

12. Documentation à utiliser

Support original SCEMIM — brouillon pédagogique. Les exemples et cas sont fictifs. Avant application, réunir la notice exacte, le schéma et les critères du site. Les ressources générales ne remplacent pas ces documents.

Fiche publique de cet équipement ou de ces travaux

INRS — principes de prévention du risque électrique : ressource pédagogique française ; vérifier séparément les exigences applicables au site à Madagascar.

Les notices exactes et le dossier approuvé du site priment pour les opérations réelles. Les références INRS, CPSC et Cummins sont des repères techniques et de prévention, sans affirmation du droit applicable à Madagascar ; aucune conformité réglementaire n’est certifiée.

Évaluation - huit situations, /32

Reprendre les données du dossier correspondant et répondre aux quatre demandes numérotées. Chaque critère du corrigé vaut exactement 1 point : 8 × 4 = 32 points. Une réponse absente, inexacte ou insuffisante vaut 0 ; pas de demi-point ni de point négatif. Une formulation équivalente exacte et argumentée est acceptée. Le score ne constitue pas une autorisation d’intervention.

P1 - Demande présente, démarreur immobile - 4 points

1) Où s’arrête la séquence ? 2) Quelle différence entre demande et autorisation ? 3) Citer deux causes du permissif absent. 4) Indiquer une action interdite et le signalement utile.

P2 - Lancement normal, moteur sans combustion - 4 points

1) Distinguer lancement et fonctionnement autonome. 2) Pourquoi le niveau de réservoir ne suffit-il pas ? 3) Quel document manque ? 4) Donner une limite sûre.

P3 - Moteur en marche, départ non alimenté - 4 points

1) Nommer les deux fonctions. 2) Où est l’interdiction ? 3) Pourquoi ne pas accuser l’alternateur ? 4) Quelle action faut-il refuser ?

P4 - Creux de tension et de fréquence au départ d’une pompe - 4 points

1) Calculer la puissance apparente établie. 2) Calculer le creux de tension. 3) Comparer durée et critère. 4) Expliquer pourquoi un réglage immédiat est injustifié.

P5 - Surchauffe retardée après modification du local - 4 points

1) Pourquoi un essai bref peut-il manquer le défaut ? 2) Quel changement constitue un indice ? 3) La photo suffit-elle ? 4) Citer une interdiction.

P6 - Alarme intermittente de pression d’huile - 4 points

1) Distinguer niveau et pression. 2) Que prouve la photo ? 3) Pourquoi garder le journal ? 4) Quelle conclusion transmettre ?

P7 - Groupe portatif sous abri près d’une fenêtre - 4 points

1) Identifier deux voies de risque. 2) Réfuter l’argument de l’odeur. 3) Décider avant démarrage. 4) Indiquer quoi faire en cas d’exposition suspectée.

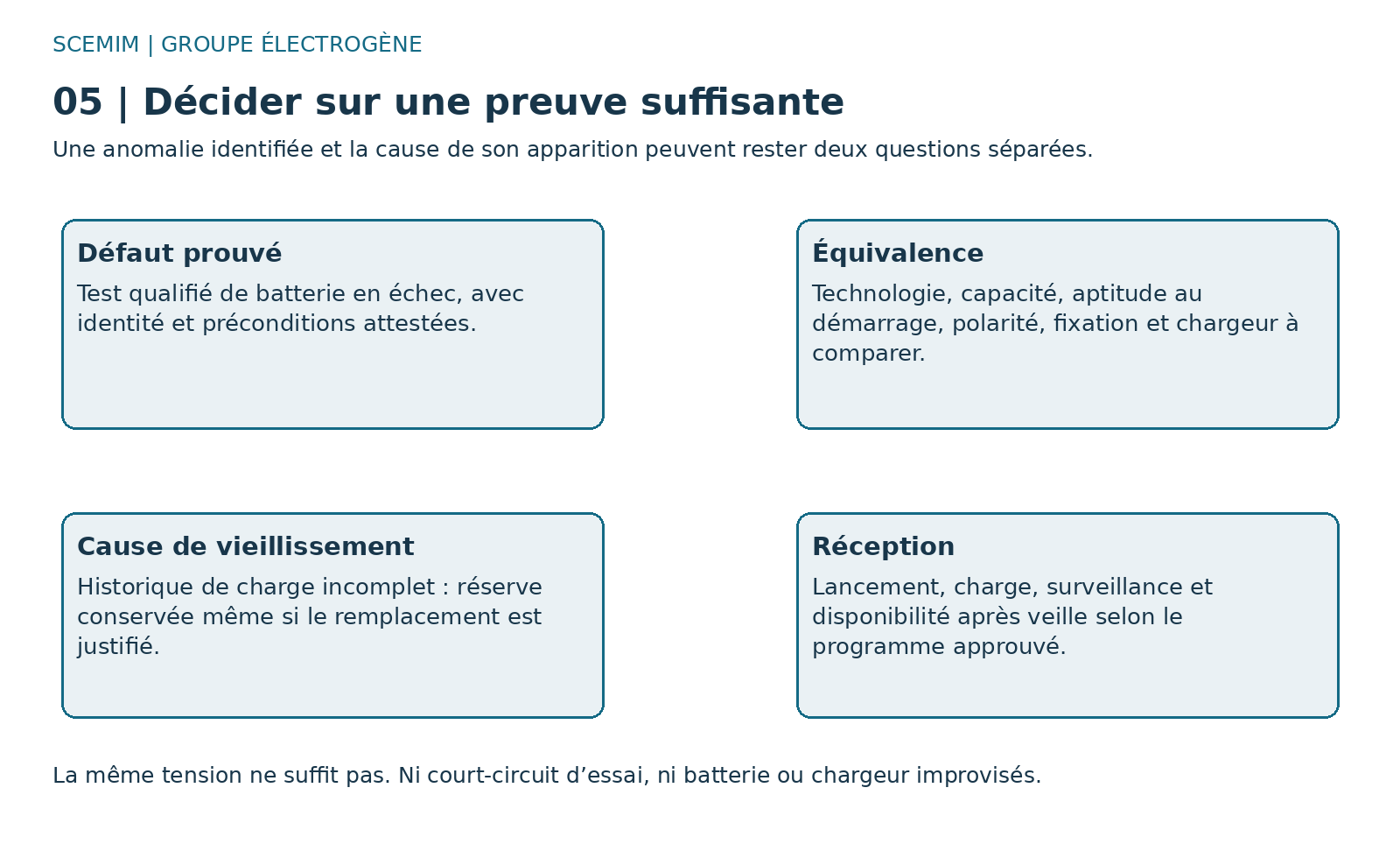

P8 - Remplacement de batterie justifié, cause de vieillissement ouverte - 4 points

1) Quelle preuve justifie le remplacement ? 2) Pourquoi même tension ne suffit-il pas ? 3) Quelle cause reste ouverte ? 4) Donner deux éléments de réception.

Corrigés détaillés et allocation des points

Chaque item suivant vaut 1 point si le critère est satisfait. Additionner les huit notes /4. Toute proposition dangereuse exige une reprise pédagogique, quel que soit le total ; la note ne remplace ni l’observation professionnelle ni la validation métier humaine.

P1 - Demande présente, démarreur immobile

1. 1 point. La séquence s’arrête avant l’ordre de lancement ; le démarreur n’est pas encore mis en cause.
2. 1 point. Une demande sollicite le départ ; les permissifs doivent autoriser ce départ.
3. 1 point. Capot mal fermé et contact ou liaison défectueux sont deux hypothèses distinctes.
4. 1 point. Refuser le shunt ou le forçage ; signaler heure, entrée non acquise et contrôle physique manquant.

P2 - Lancement normal, moteur sans combustion

1. 1 point. Le démarreur entraîne ; le fonctionnement autonome exige que le moteur entretienne sa rotation par combustion.
2. 1 point. Le niveau indique une réserve, pas la continuité d’alimentation jusqu’au moteur.
3. 1 point. La fiche d’entretien et la preuve des étapes de préparation du circuit selon la notice manquent.
4. 1 point. Ne pas répéter les tentatives ni ouvrir l’injection ; transmettre à une personne compétente.

P3 - Moteur en marche, départ non alimenté

1. 1 point. Production et transfert sont nommés séparément.
2. 1 point. L’inverseur interdit le transfert parce que l’isolement réseau n’est pas confirmé.
3. 1 point. Un tableau aval non alimenté ne distingue pas défaut de production et transfert inhibé ; les preuves manquent.
4. 1 point. Refuser forçage ou pontage de l’inverseur, connexion des sources et alimentation par prise murale.

P4 - Creux de tension et de fréquence au départ d’une pompe

1. 1 point. 8 kW / 0,8 = 10 kVA ; cela concerne le régime établi.
2. 1 point. Le creux vaut 60/400 = 0,15 soit 15 %, au-dessus des 10 % du dossier.
3. 1 point. 3 secondes dépassent 2 secondes ; la réception du transitoire échoue.
4. 1 point. Plusieurs causes restent possibles ; ne pas ajuster une régulation ou une protection sur ces seules données.

P5 - Surchauffe retardée après modification du local

1. 1 point. L’échauffement se construit avec le temps ; vingt minutes ne sont pas représentées par quelques instants à vide.
2. 1 point. Les panneaux acoustiques ont réduit un passage d’air près du rejet.
3. 1 point. La photo ne mesure ni débit ni recirculation et ne prouve pas seule la cause.
4. 1 point. Refuser bouchon chaud, intervention en mouvement ou neutralisation de l’alarme.

P6 - Alarme intermittente de pression d’huile

1. 1 point. Le niveau décrit une quantité/réserve ; il ne prouve pas la pression de circulation.
2. 1 point. La connexion paraît oxydée ; une fausse alarme n’est pas démontrée.
3. 1 point. L’ordre entre baisse de pression et arrêt aide à interpréter la causalité.
4. 1 point. Lubrification non démontrée, groupe indisponible à signaler, pas de shunt ni redémarrage de recherche.

P7 - Groupe portatif sous abri près d’une fenêtre

1. 1 point. Accumulation dans l’abri et entrée de gaz par la fenêtre sont identifiées.
2. 1 point. L’absence d’odeur ne prouve pas l’absence de CO, qui ne se détecte pas ainsi.
3. 1 point. Ne pas démarrer ; faire revoir l’implantation extérieure selon notice et site.
4. 1 point. Gagner l’air libre et alerter les secours ; ne pas entrer dans la zone dangereuse pour secourir sans moyens adaptés.

P8 - Remplacement de batterie justifié, cause de vieillissement ouverte

1. 1 point. Le rapport qualifié identifie une batterie en échec après préparation et charge conformes au test prescrit.
2. 1 point. Technologie, capacité et aptitude au démarrage doivent aussi être compatibles, avec dimensions/polarité/fixation.
3. 1 point. Le rôle possible du dispositif de charge reste ouvert faute d’historique complet.
4. 1 point. Lancement prescrit et charge/surveillance, avec compatibilité et disponibilité après veille, doivent être documentés.

Fiche de travail et restitution

Grille à recopier ou imprimer. Renseigner les faits du dossier, marquer « inconnu » pour chaque donnée absente et séparer hypothèse, preuve et réserve.

Auto-contrôle : mon raisonnement localise-t-il le périmètre sans inventer un organe ? Mes calculs ont-ils leurs unités et leurs limites ? La décision est-elle proportionnée à la preuve ? La réception traite-t-elle la condition du défaut ?

Sources, provenance et statut

Fondations issues des deux pages SCEMIM sauvegardées exactement, puis contextualisées et enrichies. Les huit dossiers et leurs données sont des créations pédagogiques. Aucun seuil universel, réglage final, calibre, niveau de sécurité ou mode opératoire de mesure sous tension n’est fourni.

Repères primaires consultés le 13 octobre 2026 : INRS et CPSC pour les risques d’échappement et des groupes portatifs ; Cummins T-030, édition de février 2015, pour l’architecture et l’application des groupes à refroidissement liquide ; Power Topic 6000 de septembre 2006 pour la distinction entre charge établie et réponse transitoire. Les exemples et critères du cours sont fictifs. Aucune valeur constructeur n’est transposée en réglage universel.

INRS - Prévenir les risques liés aux gaz d’échappement

CPSC - Portable Generator Hazards, publication 5123/102021

Cummins - T-030, Application Manual, Issue 9, février 2015

Cummins - Motor Starting, Power Topic 6000, septembre 2006

Gratuit, NON VALIDÉ MÉTIER. Intégration en brouillon autorisée par Rivo le 13 octobre 2026 avant validation métier humaine. Les contrôles mécaniques, éditoriaux et visuels ne remplacent pas cette validation. Aucune vente ni nouvelle restriction n’est activée.
